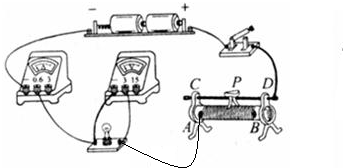

(1)滑片右移,灯泡变暗,电路电流变小,总电阻变大,滑动变阻器连入电路的电阻变大.滑动变阻器选择左下端A接线柱,滑动变阻器串联在电路中,如图.![]() (2)滑动变阻器的滑片处于B端,连入电路的阻值最大. 灯泡不亮,电流表指针偏转,电路通路;电压表示数为0,电压表测导线电压,示数为0,所以灯泡短路. (3)电流表的量程为0~0.6A,分度值为0.02A,所以通过小灯泡的电流为0.2A, 此时灯泡的电功率P=UI=2V×0.2A=0.4W. (4)由表可知,灯泡的额定电压为2.5V时,通过灯泡的电流为0.22A 灯泡的额定功率P额=U额I额=2.5V×0.22A=0.55W. (5)当灯的电压不同时,功率是不同的,电压越大,功率也越大,灯丝的温度越高,灯丝的电阻也越大. 故答案为:(1)如上图所示;(2)B;灯泡短路;(3)0.2;0.4;(4)0.55;(5)温度. |
题目简介
“测量小灯泡电功率”的实验中,已知电源电压为3V,小灯泡的额定电压为2.5V.(1)在甲图中还有一根导线没有连接好,请把它连接好,要求:滑动变阻器滑片P向右移动灯泡变暗.(2)闭-物理
题目详情

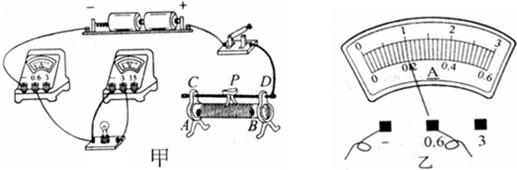

(1)在甲图中还有一根导线没有连接好,请把它连接好,要求:滑动变阻器滑片P向右移动灯泡变暗.
(2)闭合开关前,应先将滑动变阻器的滑片移到______端(选填“A”或“B”).闭合开关后,发现小灯泡不亮,电流表指针偏转,电压表示数为零,产生故障的原因可能是______.
(3)排除故障后,实验得到的数据如下表.在第1次实验中,小灯泡两端电压为2V时,电流表示数如图乙所示,则通过小灯泡的电流为______A,此时小灯泡的实际功率为______W.
(5)某同学根据测出的三组数据求出各次电阻,发现灯泡不同电压下的电阻值不同,这是因为灯泡的电阻值与______有关.
