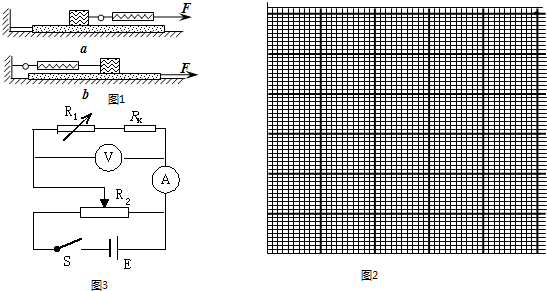

（1）某同学在做测定木板的动摩擦因数的实验时，设计了两种实验方案．
方案A：木板固定，用弹簧秤拉动木块，如图1（a）所示；
方案B：木块固定，用手拉动木板，如图1（b）所示．
除了实验必需的弹簧秤、木板、木块、细线外，该同学还准备了质量为200克的配重若干个．（g=10m/s2）
①上述两种方案中，你认为更合理的是方  案______，原因是______；
②该实验中应测量的物理量是______；
③该同学在木块上加放配重，改变木块对木板的正压力．记录了5组实验数据，如下表所示：
实验次数12345
配重（个数）01234
弹簧秤读数（N）0.501.001.501.802.50
测木块重（N）2.00
请根据上述数据在坐标纸2上做出木块所受摩擦力和压力的关系图象：
由图象可测出木板和木块间的动摩擦因数是______．
（2）现有下列器材：
A．6V蓄电池一组（内阻约0.1Ω）
B．直流电流表（0～0.2A） 一只
C．直流电流表（0～0.02A） 一只
D．直流电压表（0～3V） 一只
E．直流电压表（0～100V） 一只
F．滑动变阻器（0～10Ω） 一只
G．滑动变阻器（0～500Ω） 一只
H．电阻箱（0～9999.9Ω，Im=0.1A） 一只
I．电键一只
现在要比较准确地测量一只约0.6Ω电阻RX的阻值，所采用的实验电路如图3所示；
①实验中所需要的器材除了电源、电键和导线外，还有：（用器材前面的字母表示）
电流表选______； 电压表选______；R1选______；．R2选______；
②写出测量电阻的表达式Rx=______．360优课网
题型：问答题难度：中档来源：武清区模拟

答案

①比较两种实验方案的操作过程可以看出，a中物体在弹簧测力计作用下很难控制它一直做匀速直线运动，而b中拉动的是木板，弹簧测力计与木块相对静止，此时读数更准确．所以，更合理的方案是b．
②根据公式：f=μFN，FN=mg，得：μ=
FN
f
=class="stub"mg
f
．所以需要测量的物理量有：木块的重力、每次拉木板时木块和木板间的摩擦力

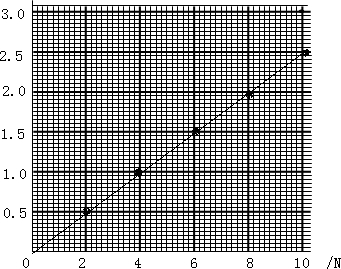

③图象如右
360优课网

μ=
FN
f
=class="stub"2.5
10
=0.25
（2）①电流表和电压表在使用的过程中，要使指针尽量偏转到class="stub"1
3
～class="stub"2
3
之间；电阻箱的电流是0.1A，所以要选择0.2A的电流表B；电源的电动势6v，所以电压表选择量程为3V的电压表D；分压式接法中，滑动变阻器要选择小电阻，所以滑动变阻器选择较小的H．
②测量电阻的表达式Rx=class="stub"U
I
-R．
（1）①B；容易控制拉动的速度，使示数更稳定，测量更准确
②木块的重力、每次拉木板时木块和木板间的摩擦力
③图象如右；μ=0.25
（2）①B D H F；②Rx=class="stub"U
I
-R1
