仔细观察如图所示的4幅实验探究图，请将对应的字母填入下面空格处．（1）______图主要表现了力可以改变物体的形状．（2）______图主要反映做功可以改变物体的内能．（3）______图能操-物理

题目详情

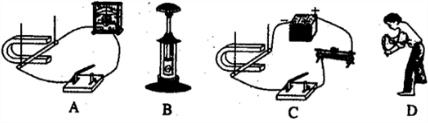

仔细观察如图所示的4幅实验探究图，请将对应的字母填入下面空格处．

360优课网

（1）______图主要表现了力可以改变物体的形状．
（2）______图主要反映做功可以改变物体的内能．
（3）______图能操究发电机的工作原理．
（4）______图能探究电动机的工作原理．

题型：问答题难度：中档来源：遂宁

答案

A图中没有电源，闭合电路中的金属杆在磁场中做切割磁感线运动，电流表指针就会发生偏转，说明产生了感应电流，是研究电磁感应现象；
B图是压缩活塞，对活塞内的空气做功，空气的内能增加，温度升高，达到棉花的着火点，棉花就会燃烧，说明了做功可以改变物体的内能；
C图是将闭合电路中的部分导体放在磁场中，导体运动就说明了通电导体在磁场中受力运动，这是电动机的原理；
D图中手对钢锯条施加了力的作用，钢锯条变弯了，说明力可以改变物体的形状．
故答案为：D；B；A；C．
