作图题

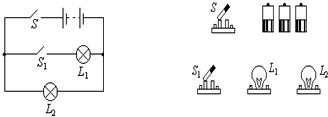

（1）按图左所示的电路图，把右图的电路元件连接起来．

360优课网

（2）请完成图中的光路图．

360优课网

（3）根据平面镜成像的特点，作出图中物体AB在平面镜中所成的像．

360优课网

题型：问答题难度：中档来源：不详

（1）先连接电源，把电源串联起来，在连接干路开关S，从S分支，一支经灯泡L2回到负极，另一支经开关S1和灯泡L1回到负极．如图所示：

360优课网

（2）经过焦点的一条光线经凸透镜折射后，平行于主光轴射出，平行于主光轴的光线经凸透镜后经过焦点，平行于主光轴的光线经凹透镜后，折射光线的反向延长线经过焦点如图：

360优课网

（3）以平面镜为对称轴，物体与像对称，过平面镜做A的对称点，再做B的对称点，然后用虚线连接如图：

360优课网
