（1）灯泡额定电压为3.8V，电压表选择0～15V量程，并联在灯泡两端．如图． 画出电源符号，从正极开始，依次串联开关、滑动变阻器、电流表、灯泡符号，最后电压表串联在灯泡两端，如图：  （2）P=UI=3V×0.27A=0.81W， 电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.34A， 灯泡额定功率为：P'=U'I'=3.8V×0.34A=1.292W． 故答案为：（1）如上图；（2）0.81；1.292． |
| （1）灯泡额定电压为3.8V，电压表选择0～15V量程，并联在灯泡两端．如图． 画出电源符号，从正极开始，依次串联开关、滑动变阻器、电流表、灯泡符号，最后电压表串联在灯泡两端，如图： （2）P=UI=3V×0.27A=0.81W， 电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.34A， 灯泡额定功率为：P'=U'I'=3.8V×0.34A=1.292W． 故答案为：（1）如上图；（2）0.81；1.292． |
题目简介
在测定小灯泡的功率”的实验中，小明所在的实验小组要测量一只额定电压为3.8V的小灯饱的功率．（1）如图甲所示，为实验小组未完成的实物电路，请用笔画线代替导线完成实物电路的-物理
题目详情

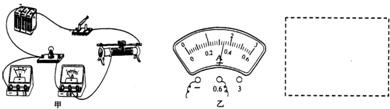

（1）如图甲所示，为实验小组未完成的实物电路，请用笔画线代替导线完成实物电路的连接；并根据实物连接图，在上右虚线框中用规定的电路符号画出相应的电路图．
（2）连好电路后，闭合开关，电压表的示数为3V时电流表的示数为0.27A，小灯泡的实际功率为______W；调节滑动变阻器的滑片使小灯饱正常发光，电流表的指针位置如图乙所示，则小灯泡的额定功率为______W．
