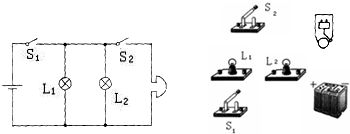

如图所示的电路图中，小灯泡L1、L2、电铃并联，开关S1控制整个电路．S2只控制电铃．按电路图将图中各元件用笔画线代替导线连成电路．-物理

更多内容推荐

• 在图中改变一根连线，使电流表能测电路的总电流．做法：在要改动的线上打个“×”，改动后的线用笔另画．-物理
• 电灯、电铃、电视机等用电来工作的设备都叫______．蓄电池是化学电池，放电后可以再充电，它在放电过程中将______能转化为______能．-物理
• 如图所示是用用伏安法测小灯泡额定功率的实验电路，电路未连接完整，请在图中补上未连接的导线．要求原导线不改动，导线不交叉．-物理
• 下列说法正确的是（）A．只闭合开关S1和S3，只L1发光B．只闭合开关S1，L1和L2组成串联电路C．只闭合开关S2和S3，L1和L2组成并联电路D．闭合开关S1、S2和S3，L1和L2都亮-物理
• 对于远距离输电，下列说法正确的是（）A．远距离输电输送的是直流电B．高压输电可以减少电能损失C．高压线路上的电压可以随意升高D．输电线上的电阻越大，则电能损失越小-物理
• 在下列各图中，闭合开关后，属于断路的是______图；属于短路的是______图；电路不完整，不能工作的是______图；灯泡能发光的是______图．-物理
• 在做电学实验时，有时要将导线与接线柱连接起来．如图所示为硬导线与螺丝压按式接线柱的连接，其中正确的是（）A．B．C．D．以上做法均有误-物理
• 下列说法正确的是（）A．电路只要有电压，就一定有电流B．电路不闭合，电源两端就没有电压C．电路中有电流，电路两端一定有电压D．电流使电路两端有一定的电压-物理
• 如图所示，按电路图用笔画线作导线，将元件连接起来．-物理
• 在如图电路中改动一处接线位置，使开关S只控制灯泡L2．要求：用笔画线代替导线，并在需改动的导线上画“×”．-物理
• 如图所示，当两个开关都闭合后，两盏灯都能发光的电路是（）A．B．C．D．-物理
• 在图所示的电路中漏掉了一根连接的导线，请用笔画线代替导线补上，补上后要求灯L1和L2都能发光．甲图电流表测量干路中的电流．乙图电流表测L1．-物理
• 在以下四幅实物连接图中，电压表连接不正确的是（）A．B．C．D．-物理
• 在“伏安法测电阻”实验中：①如图所示是某同学连接的实验电路，但电路中有一根导线连接错误，请你在错的线上打“×”并改正过来．②电路改正后，闭合开关，两只表示数如图，则此时灯-八年级物理
• 下列各项中不属于用电器的是（）A．太阳能电池B．电风扇C．电熨斗D．电动自行车-物理
• 如图所示，关于开关的控制作用，下列说法错误的是（）A．当S1、S2都闭合时，灯L2、L3发光B．只闭合S2，灯L1、L3不发光C．只让灯L3发光，应该只闭合S1D．当S1、S2都断开时，灯L1、L-物
• 据报道，三峡工程三期上游围堰爆破中采用了四千只电子雷管．为了使每只雷管互不影响，应把这些电子雷管______联接入电路中；控制它的数码控制器在电路中相当于______的作用．-物理
• （1）将图1中的电池、开关、灯泡L1和L2串联起来组成电路，并在方框中画出它的电路图．（2）将图2中的电池、开关、灯泡L1和L2用导线连接起来组成并联电路，要求开关接入L1支路只控-物理
• 用低压电远距离输送电能将损耗大量电能，如果有一个村庄的用电总功率是22KW，输入村庄的电压是220V，电站到村庄的输电线总电阻3欧姆，每天损耗在输电线路上的电能是多少KWh？-物理
• 如图是小明同学在探究“电阻上的电流跟电压的关系”时未连接成的实验电路，请你帮助他完成电路图的连接．-物理
• 用电动机、电灯各一个、开关两个、电池组和若干导线，设计一个电路，使S1S2都闭合，电机转，灯亮；当S1闭合S2断开，电机转，灯不亮；若S2闭合S1断开时，电机不转，灯也不亮．-物理
• 下列各项中都属于用电器的是（）A．灯泡、灯座、洗衣机B．电动机、电炉、电饭煲C．闸刀开关、电熨斗、电冰箱D．日光灯、手电筒、蓄电池-物理
• 电路由______、______、______和______四部分组成．-物理
• 这是小明测定值电阻RX电阻所连接的电路．小明组成的实物电路有错，请在图中将错误之处用“×”表示出来，并用铅笔代替导线正确地连接电路．-物理
• 如图所示，有一根导线尚未连接，请用笔线代替导线补上，补上后要求，当滑动变阻器的滑片P向右移动时，电流表的示数变大．-物理
• 如图所示的电路图，正确表示完整电路的是（）A．B．C．D．-物理
• 有两只小灯泡并联在由两节干电池供电的电路中，且都发光，如果其中一盏小灯泡突然坏了，则出现的现象是（）A．另一灯泡仍发光，亮度不变B．另一灯泡仍发光，亮度变暗C．另一灯泡仍-物理
• 将图中的蓄电池、开关、灯泡L1和L2串联起来组成电路，并在右边方框中画出它的电路图．-物理
• “电路”是指（）A．电荷定向运动的路径B．电流通过的路径C．没有电流时不存在电路D．由电源、用电器、开关、导线组成的能通过电流的路径，它跟是否有电流无关-物理
• 电路就是用导线把电源、、开关等元件连接起来组成的电流的路径。开关的作用是。灯泡在使用时将能转化为能和内能。-九年级物理
• 在图中用笔画线表示导线把各元件连接起来，并画出对应的电路图．要求：①电动机与③电灯并联；②开关S控制整个电路；③滑动变阻器控制灯泡中的电流，滑片P向右移动时灯泡变亮，④电-物理
• 用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮.-九年级物理
• 现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干．请按要求在题下方框内画出电路图并连接实物图．要求：（1）灯泡L1、L2并联；（2）开关控制整个电路；（3）电流表-物理
• 电冰箱的压缩机和冷藏室内照明小灯泡工作时互相不影响，压缩机由温控开关控制，灯泡由门控开关控制，请在图中用笔画线连接好电冰箱的工作电路图．-物理
• 电路的基本组成有______、______、______和导线．其中提供电能的是______，消耗电能的是______，控制电路通断的是______．-物理
• 串联电路及并联电路的特点各是什么？-物理
• 任何电路都是由电源、_____、_____和导线等组成的。干电池的锌筒是_____极，碳棒是_____极。-八年级物理
• 请你根据如图所示的电路图连接如图的电路．并在完成的实物图中标注电路中电流的方向．-物理
• 现要求测量“2.5V0.3A”小灯泡的电功率，提供的器材如图所示．（1）在方框中画出实验电路图；（2）把实物图中实验器材连接成实验电路；（3）为了比较小灯泡在不同发光情况下的电功率-物理
• 下列器件中，属于电源的是______；属于用电器的是______．（填字母）A．拉线开关；B．电风扇；C．电脑；D．干电池；E．导线F．电视机；G．发电机；H．灯泡；I．电动机；J．空调K．汽油机；-
• “远远的街灯明了，好像闪着无数的明星．”小明和爸爸在夜晚的街道上散步时，突然想到这两句诗．他又想到，如果通过每盏灯的电流是0.2A，这条街上一共有50盏路灯，则这些灯的总-物理
• 在如图中开关S1控制的用电器是______，开关S2控制的用电器是______，它们的连接方式是______．-物理
• 一个完整的电路包括：______、开关、用电器、导线．-物理
• 用两段导线、一节电池设法使一只小灯泡发光，某同学尝试了如图所示的几种连接，你认为不能使小灯泡发光的是（）A．B．C．D．-物理
• 什么电路是并联电路？-物理
• 如图所示的四个电路中，符合电路基本组成条件且连接正确的是：[]A.B.C.D.-八年级物理
• 请根据如如图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整．-物理
• 设计电路，要求：L1和L2并联、开关S控制L1、L2两盏灯．电压表测灯泡L2两端的电压，先根据设计要求把图中的实物连成电路，然后在方框中画出相应的电路图．-物理
• 串联电路合并联电路是最基本的电路，在实际生活中应用得非常广泛．在家庭电路中，一般情况下，开关和灯泡采取______接法；而插座和电灯采用______接法．-物理
• 远距离输电需要用高压输电，如果输送的电功率一定，将输电电压升到原来的10倍，则输电线上损失的功率将变为原来的______倍．-物理
