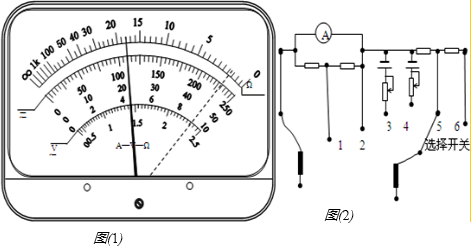

（1）一块多用电表的电阻挡有三个倍率，分别是×1、×10、×100．用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很大，如图（1）中虚线位置．为了较准确地进行测量，应换到______挡，换挡后需要先进行______的操作，再进行测量．若正确操作后进行测量时表盘的示数如图（1），则该电阻的阻值是______Ω
（2）已知多用电表的表头满偏电流为I_g=2mA，内阻R_g=100Ω，当选择的挡位为直流电压2.5V时，表头串联电阻的阻值为______Ω，则指针读数为______v
（3）如图（2）为多用表内部电路，选择开关分别置于1、2、3、4、5、6位置时，下列说法正确的是：______
A．置于1、2时为电流表，且置于1时量程大
B．置于3、4时为欧姆表，两个可变电阻不同倍率不同
C．置于3、4时为欧姆表，两个电源的电动势不同倍率不同
D．置于5、6时为电压表，且置于5时量程大
E．左侧表笔为黑表笔，右侧表笔为红表笔．

题型：填空题难度：中档来源：不详

答案

（1）偏角太大，则示数小，所选量程大，要换小量程的为×1档，读数为18Ω．
（2）改装成电压表要串联电阻：R=class="stub"u

-Rg=class="stub"2.5

2×10-3

-100=1150Ω，读数因最小分度为0.05V，则估读到同位，为：1.10V
（3）接1，2时为电流表，并联电阻越小量程越大．故A正确
接3，4时为欧姆表，中值电阻为R中=class="stub"E

，则E越大，则R中越大，倍率越大，故B错误，C正确
         接5，6时为电压表，串联电阻大，量程大，故D 错误
        电流由红表笔进，则左侧为红表笔，故E错误
故选：AC
故答案为：（1）×1 欧姆调零 18
          （2）1150 1.10
          （3）AC
