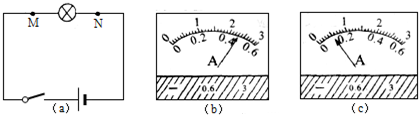

小丽用电流表测量图（a）所示电路中通过a、b两点的电流，电流表接在M点时，指针位置如图（b），电流表接在N点时，指针位置如图（c）．

360优课网

（1）两次测量指针的位置不同的原因是______．
（2）电路中的电流应以______（填“b”或“c”）的读数为准，理由是______．小丽所测的电路中的实际电流是______A．

题型：填空题难度：中档来源：不详

答案

（1）因为M、N两点的电流相等，而两个电流表的指针偏转角度不同，说明两电流表选用的量程不同．
（2）从图中可以看出，b图中指针偏转角度大，说明选择的量程较小，分度值小，故选b表的读数为准．
（3）b图中电流表量程为0～0.6A，分度值为0.02A，示数为0.46A，故电路中的实际电流为0.46A．
故答案为：（1）两电流表选用的量程不同．
（2）b；电路中电流较小，选用小量程测量误差小；0.46．
