(6分）在“探究并联电路电流规律”的实验中，图是实验电路图。(l）在连接电路过程中，开关应；电流表应在被测电路中（选填“串联”或“并联”)；若要测干路电流，电流表应接在图中的处-八年级物理

题目简介

题目详情

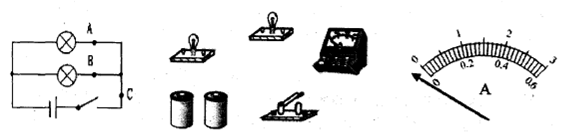

( 6 分）在“探究并联电路电流规律”的实验中，图是实验电路图。

( l ）在连接电路过程中，开关应；电流表应在被测电路中（选填“串联”或“并联”) ；若要测干路电流，电流表应接在图中的处（选填A 、B 或c ) ;
( 2 ）按测A 处电流的电路图，用笔画线代替导线，在图中连接实物电路。( 3 ）在测量A 处的电流时，发现屯流表的指针偏转如图所示，原因是；在排除故障后，由于不知道通过灯泡电流的大小，应该用法选择电流表的量程。

题型：实验题难度：中档来源：不详

答案

分析：（1）电流表使用时要串联在电路中，要测量并联电路中干路的电流，分析图中A、B、C、三点，哪一点在干路上，就将那一点断开接入电流表．
(2)见解析
（3）根据电流表的正确使用：电流必须从正接线柱流入负接线柱流出进行判断指针反偏的原因；根据电流表的量程和分度值读出电流表的示数．
解答：解：（1）用电流表测电流时，应与被测电路串联；要测量并联电路中干路的电流，图中A、B、C、三点中C点在干路上，A、B两点都在支路上，因此将C点断开接入电流表．
(2)

（3）由乙图知电流表指针反转说明：电流表的正负接线柱接反了；
由丙图可知电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.24A．
故答案为：（1）串联；C；
（3）电流的正负接线柱反接；0.24；
