I．有同学利用如图所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的质量相等，当系统达到平衡-时，根据钩码个数读出三根绳子的拉力T_OA、T_OB和T_OC，回答下列问题：
（1）改变钩码个数，实验能完成的是______
A．钩码的个数N₁=N₂=2，N₃=4
B．钩码的个数N₁=N₃=3，N₂=4
C．钩码的个数N₁=N₂=N₃=4
D．钩码的个数N₁=3，N₂=4，N₃=5
（2）在拆下钩码和绳子前，应该做好三个方面的记录：
______；
______；
______．
II．有两组同学进行了如下实验：

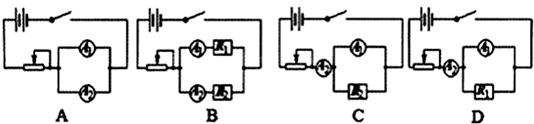

（1）甲组同学器材有：电源，滑动变阻器，电流表A₁（0-200mA，内阻约11Ω），电流表A₂（0-300mA，内阻约8Ω，定值电阻R₁=24Ω，R₂=12Ω，开关一个，导线若干．为了测量A₁的内阻，该组同学共设计了下图中A、B、C、D四套方案：

360优课网

其中最佳的方案是______套，若用此方案测得A₁、A₂示数分别为180mA和270mA，则A₁的内阻为______Ω．

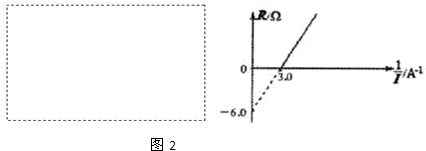

（2）乙组同学将甲组同学的电流表A₁拿过来，再加上电阻箱R（最大阻值9.9Ω），定值电阻R₀=6.0Ω，一个开关和若干导线用来测量一个电源（电动势E约为6.2V，内阻r约为2.1Ω）的电动势及内阻．请在图2方框中画出设计电路图．
若记录实验中电阻箱的阻值R和对应的A₁示数的倒数

，得到多组数据后描点作出R-

图线如图2所示，则该电源的电动势E=______V，内阻r=______Ω．（结果保留两位有效数字）

360优课网

题型：问答题难度：中档来源：不详

答案

I、（1）由题意可知，本实验通过钩码的重力充当拉力，而N3为合力，N1与N2为分力，则根据共点力的合成知识可知，二分力的代数和应大于合力，两分力的差应小于第三力，故符合条件的只有BCD；
（2）在探究合力与分力的关系时，需要明确三个力的大小及方向，故在实验中需记录下结点O的位置；两绳子的方向及钩码的重力；
II．（1）要想测得A1的内阻应测出流过其中的电流及两端的电压，但由题意可知，题目中没有给出电压表，故可以考虑采用两个电流表充当电压表进行测量；图中AB采用了此种方法，但是由于两电流表内阻均不是已知量，只是约数，无法正确测出电阻值；
故可以采用并联电路的分流原理，则定值电阻分流，则可通过并联电路的电流规律求得并联部分的电压；CD采用的即为此种方法；C中分流电阻采用了12Ω的电阻，则电流表A2中流过的电流为A1中电流的两倍；容易损坏电表；而D中采用了大电阻，则A1满偏时，A2中电流约为：class="stub"24+11

×200mA=290mA；则能准确的得出数据，故选D方案为最佳方案；
由并联电路的规律可知，定值电阻中的电流为270-180=90mA；则电流表内阻RA=class="stub"0.09×24

0.180

=12Ω；
（2）测电动势和内电阻需要得出路端电压和电流；但若把电阻箱和电源串联，电路中最小电流为class="stub"6.1

9.9+2.1+12

=250mA，超过A1的量程，故应采用定值电阻分流；电路如图所示；
故闭合电路欧姆定律可知：I=class="stub"1

class="stub"E

R+r+class="stub"6×12

6+12

，则变形得：
R=class="stub"E

-4-r；故图象中的斜率等于class="stub"E

=2.0；故E=6.0V；
图象与纵坐标的交点为-6.0=-r-4
解得r=2；
故答案为：I、（1）BCD；（2）标记结点O的位置；纪录OA、OB、OC三段绳子的方向；记录三段绳子所挂钩码的个数；II、（1）D，12；（2）6.0；2.0．
