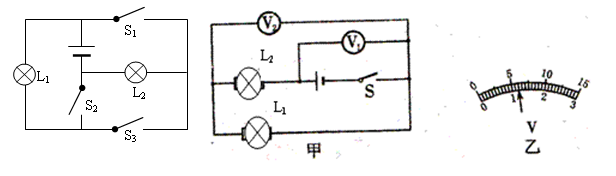

①如图，要使L1、L2组成串联电路，则闭合开关，要使L1、L2组成并联电路，则闭合开关，开关不能同时闭合，否则会发生损坏电源②如图甲所示电路，当S闭合时，两个电压表的指针位-九年级物理

更多内容推荐

• 如下图中的四个电路中，与物电路图对应的是（）-九年级物理
• 如下图所示的电路中，闭合开关后两盏灯都可能发光的是A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合-九年级物理
• 如图所示，闭合开关S，灯L亮，一段时间后灯L熄灭．若电路中只有一处故障，且只发生在灯L或R上．现用一只规格相同且完好的灯L′替换灯L，正确的判断是A．若灯L′亮，则灯L一定断路-九年级物理
• 小丽在欣赏节日彩灯时发现，这些小彩灯嗾使串连在一起的，其中零星地分布着不亮的几个，但其他彩灯却依然亮着．她感觉这与学过的串联电路的特点不相符．这是为什么呢？于是她找-九年级物理
• 如图已经连接了部分电路，请用笔画线代替导线将电路连接完整（导线不能相交）。要求：（1）开关同时控制两盏灯；（2）灯L2的亮度可用滑动变阻器调节，滑动变阻器滑头左移灯L2变亮；-九年级物理
• 火车的车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客厕所内都-九年级物理
• 如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管-九年级物理
• 如图所示的电路中，闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮-九年级物理
• 如图所示，某公园有两个游览点(用亭子表示)．其游览的入口和出口都己确定，请按以下要求设计游览路线：(1）游客由入口到出口，先后经过两个游览点．请在图甲中用笔画线画出游览路-九年级物理
• 电动自行车的左转向灯前、后各有一盏（右转向灯亦是），它们受同一开关控制，且其中某一灯损坏时，另一灯还可以工作.如图所示的电路图中,能反映电动自行车左转向灯连接情况的-九年级物理
• 在①玻璃、②大地、③纯水、④陶瓷、⑤橡皮、⑥铅笔芯、⑦食盐水、⑧酱油这些物质中，通常情况下属于导体的有（填序号）；大量事实表明，的电压才是对人体安全的电压。-九年级物理
• 如下图所示的电路中，电源电压为3V，当开关闭合后，只有一只灯泡发光，且电压表的示数为3V，产生这一现象的原因是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路-九年级物理
• 某机要保密室进出门有下列要求：甲、乙两管理员必须同时用各自的钥匙（S甲、S乙分别表示甲、乙两资料员的钥匙）使灯亮才能进入保密室；而馆长只要用自己的钥匙（S馆长表示馆长的-九年级物理
• 右图是一个双温电炉的电路，该电炉由两段相同的电阻丝组成发热体，A、B、C为三根引出线，其中A为低温档，B为高温档，并且每秒钟高温档产生的热量是低温档的2倍，试在图中的方-九年级物理
• 小明一家计划期末考试结束后到乌龙洞旅游，于是爸爸买回一种新式手电筒。它的前端有3颗发光灯，能发出耀眼的白光，老板说那是3颗并联关系的高亮度发光二极管。想起爷爷有一个-九年级物理
• 如图所示电路中，闭合开关后将出现(选填“通路”、“开路”或“短路”)，要使电路中两灯串联，只要拆除导线；只修改一条导线使电路中两灯并联，将导线（选a、b、c、d）接到（选A、B、-九年级物理
• 小明家正在装修，要对家庭电路重新布线。你能给房子布线吗？两个房间中各有一个开关和一盏电灯，请在图所示的方框内画出这部分电路的电路图。-九年级物理
• 在图12所示的电路中，电源电压为6伏且不变，电阻R1的阻值为20欧。闭合电键S，电流表的示数为0.1安。求：①电压表的示数。②电阻R2的阻值。-九年级物理
• 如图所示是一个简易“选答器”．一个问题有两个可选择的答案(a)和(b)，与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么下图所示-九年级物理
• 物理兴趣小组设计了一种具有光控和延功能的路灯，天黑时亮，夜深时熄灭．光控开关在光线较暗时闭合，延时开关常温下是闭合的，但在通电5小时后会因发热而自动断开．图中符合设-九年级物理
• 图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中。.-九年级物理
• 在如图所示电路中，闭合开关S后小灯泡不发光，电压表有示数，则电路发生故障的原因可能是（）A．一定是灯L短路B．可能是灯L断路C．可能是灯L断路或电阻R短路D．可能是灯L短路或电阻-九年级物理
• 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则电压表V1用的量程是______V，小灯泡L1上的电压U1="____"V。-八年级物理
• 如图所示的是大丰四中教室里讲台下面的电源插板，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的小灯泡）。当投影灯L2的插头插在该插座上，其开关S2可以控制它。小明断开-九年级物理
• 在以下四幅实物连接图中，正确的是-九年级物理
• 如图所示，小明在自己的房间里安装了一盏“220V100W”顶灯和一盏“220V3W”的壁灯。接好电路后，闭合开关S，S1，发现顶灯亮、壁灯不亮。他断开开关S1，结果不亮的灯亮了，而原来-九年级物理
• 如右图所示是同学在某次实验探究中连接的电路。开关S2控制的是灯______，电流表测量的是________的电流。-九年级物理
• 如图所示为某宾馆的房卡．只有当房卡插入卡槽内．房间内的灯和插座才能有电。房卡的作用相当于一个______（填路元件名称）接在干路上．插座、电视等用器，它们是______联．-九年级物理
• 在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路-九年级物理
• (1)如图所示，试在两个虚线框内，选填“电源”和“开关”的符号，并满足当开关都闭合时两灯组成并联电路。(2)在下图甲所示电路中的○内填上适当的电表符号，使电阻R1与R2并联。-九年级物理
• 在图中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是A．灯L短路B．灯L断路C．电阻R断路D．电阻R短-九年级物理
• LED灯带在装饰材料中被广泛应用．芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示．她取下一只LED灯接在电池两端，灯不亮，对调电池-九年级物理
• 在图甲的四幅电路图中，与图乙所示实物图对应的是-九年级物理
• 如图所示，电源电压为6V，闭合开关s后，发现两灯均不亮，仔细检查发现灯泡L2的灯丝断了，其它部分均正常。这时若用电压表测a、b两点间的电压，示数为V，测b、c两点间的电压，-九年级物理
• 如右图所示的电路中，电源电压不变，开关S闭合，灯L1、L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A．灯L1短路B．-九年级物理
• 如图所示电路，两盏相同的电灯在闭合开关后都能发光。过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零。如果电路只有一处故障，则故障可能是（）A．电灯-九年级物理
• 如图右所示的电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是：（）A．灯L发生了断路B．灯L发生了短路C．电-九年级物理
• 人体安全电压不高于36V，当通过人体的电流接近30mA时就会有生命危险，据此可以推断，人体是（填“导体”或“绝缘体”）。在输送电力时若能采用超导材料，就能大大降低电能损耗，超-九年级物理
• 如图所示电路中，电源电压保持不变，当开关S闭合，电路正常工作一段时间后，其中一盏灯突然熄灭，两只电表的示数均保持不变。出现这种现象的可能原因是A．灯L1断路B．灯L1短路-九年级物理
• 如图所示的电路，闭合开关S后只有一个电灯亮，两个电流表的示数相同，其原因可能是（）A．L1短路B．L2短路C．L1断路D．L2断路-九年级物理
• 在图所示的电路中添加一根完好的导线，连接A、B、C、D四点中的两点：①为避免实验中电源短路，导线不能连接两点。②在避免电源短路的情况下，若导线连接的是两点，则闭合电键S前-九年级物理
• 图中的四个电路中与右边实物图对应的是（）-九年级物理
• 如图所示是某同学研究串联电路中电流、电压特点的电路图。当开关闭合时，灯L1、L2都不亮，电流表无示数，但电压表示数较大，则故障原因可能是（）A．L1断路B．L1短路C．L2短路D．L-九年级物理
• 观察如图所示的电路连接图。(1)电路的连接中有错误，如果两个开关都闭合，可能造成的后果是_________。(2)请你改动图中一根导线的连接位置，使电路中的两只灯泡并联，并且开-九年级物理
• 如图所示，当开关S闭合后，可能会造成电表损坏的是-九年级物理
• 如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹，你把香蕉还给它，他就停止吵闹。香蕉的作用相当于电路中的()A．开关B．导线C．电源D-九年级物理
• 电路组成中，能提供电压装置的是______，测量电压的仪器是______表，应______联在电路两端．-物理
• 如图所示的电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光-九年级物理
• 家庭电路中，下列安装正确的是A．各房间灯泡应该是串联的B．插座和电灯间串联C．开关与被控制的用电器串联D．熔断器在电路中是并联的-九年级物理
• 娜娜发现家中位于卧室门口和床头处的两个开关都可以独立控制卧室照明灯的亮和灭。她想到物理书中所举的例子，可以用两个单刀双掷开关各自独立地控制同一盏灯（如图所示）。请在-九年级物理
