答：（1）当水位升高时，浮子A上浮使触电K闭合，电磁铁中有了电流，电磁铁有磁性，把衔铁吸引下来，灯泡所在电路接通，灯亮，发出报警信号．电路图如下： （2）当水位上升到一定位置时，浮子A就会将竹片圆筒B顶起，使开关K闭合，控制电路被接通．电磁铁具有磁性，衔铁被吸引，使触点开关闭合，从而工作电路被接通．这样小灯泡就能发光报警． |
| 答：（1）当水位升高时，浮子A上浮使触电K闭合，电磁铁中有了电流，电磁铁有磁性，把衔铁吸引下来，灯泡所在电路接通，灯亮，发出报警信号．电路图如下： （2）当水位上升到一定位置时，浮子A就会将竹片圆筒B顶起，使开关K闭合，控制电路被接通．电磁铁具有磁性，衔铁被吸引，使触点开关闭合，从而工作电路被接通．这样小灯泡就能发光报警． |
题目简介

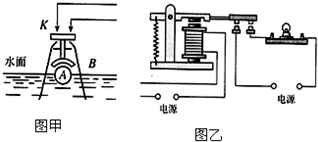

小华到河边游玩，在河中发现如图甲所示的装置，顺着导线小华来到河边的一个小屋，在屋内发现了如图乙所示的小装置．屋里的叔叔告诉小明，这两个装置组成了防汛报警器．（1）请你-物理
题目详情
（1）请你在两图中把电路连起来．
（2）请说出：当图甲中的水面上升到一定位置时，通过怎样的过程，图乙中的报警灯就被接通发光（图甲中的球A是一个小浮子，能随水面的升降而升降）
