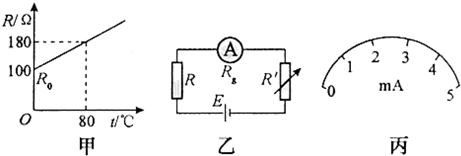

今年暑假开学之后甲型H₁N₁在全国各地大量爆发，山东半岛也出现较多的病例．为了做好防范，需要购买大量的体温表，市场体温表出现供货不足的情况，某同学想到自己制作一个金属温度计，为此该同学从实验室找到一个热敏电阻，并通过查资料获得该热敏电阻的阻值R随温度t变化的图线，如图甲所示．该同学进行了如下设计：将一电动势E=1.5V（内阻不计）的电源、量程5mA内阻R_g=100Ω的电流表及电阻箱R′，及用该电阻作测温探头的电阻R，串成如图乙所示的电路，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．
①电流刻度较小处对应的温度刻度______；（填“较高”或“较低”）
②若电阻箱阻值R′=70Ω，图丙中5mA刻度处对应的温度数值为______℃．
360优课网

题型：填空题难度：中档来源：不详

答案

①由闭合电路欧姆定律E=Ig（R+R′+Rg），可见电流越小电阻越大，而电阻越大温度则越高，即电流刻度较小处对应的温度刻度应该较大；
故答案为：较高．
②若电阻箱阻值R′=70Ω时，代入E=Ig（R+R′+Rg），得热敏电阻的阻值为：R=130Ω；
结合图甲可知热敏电阻阻值与温度关系式为：R=t+100
故此时对应的温度数值为30℃．
故答案为：30．
