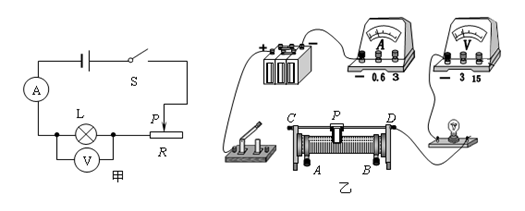

如图14是研究“2.5V 1W”的小灯泡灯丝电阻的电路图和实物连线图：

（1）实物接线图还差几根导线没有接好，请用笔当导线连接好实物图（注意电流表和电压表量程选择）。
(2)在正确连接好电路后，某次测量中电流表示数为0. 30 A，为测得额定电压下的灯丝电阻，滑动变阻器滑片P应向              端移动（填“左”或“右”）．
(3)小伟测得了灯丝在三种不同电压下的阻值，然后求出它们的平均值当作灯丝的电阻，你认为这种做法对吗？并说明理由．
答：
（4）小王同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
①                                                   ；
②                                                   。
（5）小华同学把灯泡换成一个定值电阻，连接好电路后刚闭合开关发现电流表示数很小，电压表指针偏角较大，可能是

A．电流表量程太小

B．定值电阻阻值太大

C．定值电阻阻值太小

D．电压表量程太大

（6）小李同学完成实验后想再测桌上的一个定值电阻的阻值，他用的滑动变阻器上标有“30W 2A”字样，刚闭合开关发现电流表示数为0.18A，移动滑片电流表能达到最大电流0.58A，他很快就知道了这个电阻的阻值，这个电阻的阻值是

题型：实验题难度：中档来源：不详

答案

（1）略（连线2分，电流表接0.6A，电压表接3V）
（2）左（1分）
（3）不对。因为灯丝电阻会随温度变化而变化，所以不能将平均值当做灯丝电阻。（1分）
（4）开关未断开（1分）；滑动变阻器阻值未调到最大（1分）
（5）B （1分）
（6）13.5（1分）

解：（1）灯泡的额定电压是2.5V，所以电压表选择0～3V量程；电流表测量灯泡额定电流为I=P/U=

=0.4A，电流表选择0～0.6A量程；滑动变阻器任选下面一个接线柱，然后根据电路图将电路补充完整即可．如下图：

（2）电路电流为0.3A，小于灯泡额定电流0.4A，要使电路电流增大，总电阻减小，要减小滑动变阻器电阻，滑片左移．
（3）灯丝受温度影响较大，三种不同电压下，灯丝温度不同，灯丝的电阻不同．
（4）连好电路，没闭合开关灯泡就发光，说明开关之前是闭合的，这是错误操作．灯泡发出耀眼的光，说明电流很大，这是滑动变阻器没有调到最大阻值，这也是不允许的．
（5）电流表示数很小，电压表指针偏角较大，说明电路中电阻较大，故选B．
（6）当滑动变阻器接入电路的阻值最大时：U=0.18A×（30Ω+R） ①
当滑动变阻器接入电路的阻值为零时：U=0.58A×R ②
由①②可得：R=13.5Ω．
故答案为：
（2）左；
（3）答：不对，因为灯丝的电阻与温度有关，温度不同，电阻不同，不能求平均值；
（4）①连接电路，开关未断开；
②连接电路时，滑片未滑到最大阻值的地方；
（5）B；
（6）13.5Ω．
