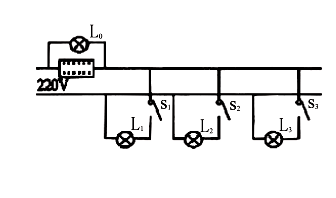

图为一条刚装好的民用照明电路，在未装保险丝之前，先将规格为“220V40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上，当只闭合S1时，L0和L1都呈暗红色，则表明L1所在支路-九年级物理

更多内容推荐

• 如图所示的电路中，当开关闭合时，灯L1、L2均不亮.某同学用一根导线去查找电路的故障.他先将导线接在灯L1两端，发现灯L2亮，灯L1不亮；再将导线接在灯L2两端，发现两灯均不-九年级物理
• 根据电路实物图画出电路图-九年级物理
• 如图所示是一种声光报警器电路，各元件均能正常工作。下列现象描述正确的是A．只闭合S2时，铃响灯不亮B．只闭合S1时，灯亮铃不响C．同时闭合S1、S2，灯亮铃不响D．同时闭合S1、S-九年级物理
• 图为某电路的示意图，请在答题卡中的虚线框内画出这个电路的电路图。（1分）-九年级物理
• 某同学做电学实验，通过改变滑动变阻器接入电路电阻的大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个U/V0.-九年级物理
• 如图为小娟家洗手间的部分电路，白炽灯L上标有“220V40W”字样，L正常工作时电阻为．该电路存在的安全隐患是．小娟改进电路后．想到家人常忘记关灯，便把标有“220V60W”的白炽灯L′-九年级物理
• 如图所示，若电源电压为6V，电压表的示数为3.8V，则灯L1两端的电压U1=________V，灯L2两端的电压U2=_________V，若S断开，电压表的示数为__________V。-九年级物理
• 某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重量，其原理结构如图13所示。图中A为金属片，B为金属板，R1=24Ω,R2是最大值为72Ω的滑动变阻器，-九年级物理
• 如图所示，将导体接到电路A、B之间时，导体与灯泡是串联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较来判断不同导体电阻的大小．若两个导体的电阻差异不-九年级物理
• 保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是-九年级物理
• 用铁制成铁锅是利用铁具有良好的性，用铜制成导线是利用铜具有良好的性，用金刚石制成切划玻璃的刀是利用金刚石的大的特性．-八年级物理
• 课外活动时，同学们看到实验室里有带风叶的小电动机M一台，电热丝R一段，开关两个，插头一只，导线若干。同学们想利用这些器材制作成一个有冷、热两档风的简易电吹风机。老师-九年级物理
• 在如图所示的电路中，电源两端的电压保持不变，闭合开关S，两只灯泡均不发光，电流表的示数为零。若电路中仅有一处故障。（1）该电路中存在的故障一定是发生了；（选填“断路”或-九年级物理
• 物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。在下列研究实例中，运用到了控制变量法的是（）A．研究电流的形成原因时，将电流与水流比较，从分析水流的形-八年级物理
• 图所示的电路，开关闭合时电流表(甲)测量的是通过_____的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过_____的电流（选填“L1”、“L2”或“L1和L2”）。L1和L
• 在下图中，要求用电流表测量灯泡L2中的电流(0.3A)，电压表测量灯泡L1的电压，L1、L2并联，变阻器调节L1的亮度，开关控制整个电路，请将实物连接起来。-九年级物理
• .物理兴趣小组的同学连接了图的电路；原先开关S1、S2是闭合的，现断开S2；那么下列现象中正确的是（）A．电流表A3示数不变，A1示数增大，A2示数为零B．电流表A3示数不变，A1示数-九年级物理
• 如图所示的电路中，开关S闭合后，通过灯L2的的电流I2为0.18A，电流表的示数I与电流表的示数之比为3：2；求（1）通过L1的的电流I1（2）通过L1与L2的总电流I-八年级物理
• 如图所示的电路中，当开关S闭合，S1、S2断开时，灯泡串联；当开关S1、S2、S均闭合时，灯泡并联，此时电流表测的是中的电流。-八年级物理
• 2012年不少学校都用上了新型校车，如图所示，这种校车具有良好的刹车系统，请你就校车急刹车情景提出两个与物理有关的问题，并用所学物理知识解释。问题1?解释。问题2?解释-九年级物理
• 如图所示，是恐怖分子设置在飞机上的定时爆炸装置电路原理图，起爆器通电引爆；假如你是反恐拆弹专家，为使爆炸装置停止工作，你应该剪断____（填“a”或“b”）线，使恐怖分子活动-八年级物理
• 箱子表面上有A、B、C三个接线柱，其内部有一个电源、一个电阻，还有部分导线。小梦用如图乙的小灯泡对其内部连接情况进行了探究，记录情况如下表。请你在图甲中画出内部接线-九年级物理
• 小明同学按照图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，一灯亮，另一灯不亮，电流表和电压表均有示数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2-九年级物理
• 在图所示电路中，电源是由4节新的铅蓄电池串联组成，当开关S闭合后，两只电流表示数分别为1.2A和0.8A，那么L1灯的电流I1=A，L2灯的电流I2=A，电压表示数为V，L1灯两端电压-九年级物理
• 有电阻两只，电流表、电压表、电源各一只，选用其中的部分元件，以不同的方式接到如图所示的虚线方框内，可构成几种不同正确电路？[]A．1种B．2种C．3种D．4种-九年级物理
• 电路的基本组成有______、用电器、开关、导线．-物理
• 下列说法中正确的是A．横截面积越小的导体电阻越大B．负电荷定向移动的方向与电流方向相反C．额定功率越大的用电器，正常工作时消耗的电能越多D．家中同时使用的电器越多，家庭电-九年级物理
• 电工师傅常用一只标有“220V40W”的灯泡L0（检验灯泡）取代保险丝来检查新安的照明电路中每个支路的情况，如图所示。当只闭合S、S1时，L0不亮；当只闭合S、S2时，L0和L2都呈暗红-八年级物理
• 如图所示，从一个不能打开的盒子(内有电池组等电路元件)上的两个小孔中伸出一段细软的长导线，请你在不断开该导线的情况下，设计一个方案判断该导线中是否有电流。①你准备利-八年级物理
• 如图甲所示的电路中，合上开关S，电流表A1、A2的示数如图乙所示，则A1的示数是A，A2的示数是A，通过灯L1的电流是A。-八年级物理
• 关于电路的知识,下列说法中正确的是()A．为使两灯同时亮，同时灭，两灯一定要串联B．金属中的电流方向跟自由电子定向移动的方向相反C．在电路中,电源是把其他形式的能转化为电能-八年级物理
• 如图所示的电路中，电源电压保持不变。电键S闭合前后，只有一个电表的示数发生变化，若故障只发生在灯L1或L2处，则一定是灯（）A．L1断路B．L1短路C．L2断路D．L2短路-九年级物理
• 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是()A．整理器材，分析数据，得出结论B．对换L-九年级物理
• 如图所示的元件，按下列要求连接电路（连线不得交叉）：（1）L1和L2并联；（2）电压表测总电压；（3）电流表测L1的电流（L1的电流约为0.3A）；（4）开关控制整个电路。-九年级物理
• 下列设备中不属于用电器的是：[]A.电灯B.电风扇C.电饭锅D.开关-八年级物理
• 如图所示的电路中，若只需要灯L1亮，则需要闭合开关；要使灯Ll、L2串联，则应只闭合开关____；要使灯L1、L2并联，则应闭合开关．-九年级物理
• 请把中螺口电灯、开关、三孔插座接到家庭电路中（4分）-九年级物理
• 在图所示的电路中，电源电压保持不变。灯L1、L2可能出现了断路故障，闭合电键S后：①若两灯均不发光，则三个电表中示数一定大于零的电表是（19）表。②若两灯中有一灯不发光，则三-九年级物理
• 将电源、电压表和电流表的符号分别填入右上图所示电路中合适的空白处，使小灯L1、L2都能发光，且电流表测通过L1的电流。-八年级物理
• 如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一电流表去查找电路故障，当她将电流表连接在灯L1两端时，电流表没有示数，将电流表接在灯L2两端时，电流表有示数，-八年级物理
• 小轿车上都装有一个用来提醒司机是否关好车门的指示灯．四个车门中只要有一个门没关好(相当于一个开关断开)，该指示灯就会发光。如图所示的模似电路图符合要求的是：（）-八年级物理
• 在如图所示的电路中，电源电压保持不变，当开关S闭合后，发现电路中只有一个电表的示数为零，接着无论怎样移动滑动变阻器R2的滑片P，两电表的示数均不发生变化，则A．电阻R1断-九年级物理
• 小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断-九年级物理
• 下图所示的四个家庭电路，正确的是（）-九年级物理
• 如图是电吹风的电路图，吹冷风时要闭合开关；电热丝B________（选填“能”或“不能”）独立工作。-九年级物理
• 如图所示，四个电路图中与右边实物图相对应正确的是-九年级物理
• 如图，只闭合开关S1时，电流通过灯，它们是联。当S1、S2闭合时，电流通过灯。当S1、S3闭合时，电流通过灯。当S1、S2、S3都闭合时，电流通过灯，它们是联。-九年级物理
• 下列关于电流、电压和电阻的说法中，正确的是A．电荷的定向移动形成了电流B．导体的电阻是导体本身的一种性质，与电压、电流无关C．规定自由电子定向移动的方向为电流方向D．电压-九年级物理
• “空气看不见、摸不着，可以利用风吹草动来研究”，这种研究物理的方法称为转换法，下列研究物理问题所用的方法与此相同的是（）A．磁场看不见、摸不着，可以利用磁感线来描述磁场-八年级物理
• 图中为一个同学所要连接的是的串联电路。①但他连接错了，按他现在的连接，这个电路属于电路（填“串联”、“开路”、“短路”）；②请你给予改正（就在图上改，只能改动一条导线，在错-九年级物理
