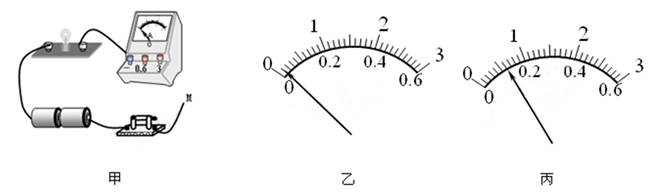

在练习电流表的使用时，如图所示，是小华用电流表测通过灯泡L电流时的电路．

（1）如图甲所示是小华正在连接的电路，连接过程中存在问题，正确的做法是连接电路时，应该将开关__________（选填“闭合”或者“断开”）．
（2）小华解决问题后，先将线头M接到电流表为 “3”接线柱上，然后开关试触，发现电流表的示数如图乙所示．则出现以上现象的原因是所选的量程_________(选填“偏大”或者“偏小”)．
（3）小华思考了一下，然后将线头M连接到__________接线柱上（选填“-”、“0.6”或者“3 ”），然后开关试触，才使电流表的示数正常．若此时电流表的示数如图丙所示，则通过灯泡L电流是________A．

题型：实验题难度：偏易来源：不详

答案

（１）断开；（２）偏大；（３）0.6；0.12

试题分析：（1）连接电路时，开关应处于断开状态，由图可知，小华在连接电路过程中，开关未断开；
（2）使用电流表要用大量程进行试触选择合适的量程，试触时如果指针偏转幅度较小（小于表盘的1/5）说明电流小，应该选择小量程；如果偏转到最右边，说明电流太大，要换大量程的电流表；如果偏转超过表盘的1/5又没偏到最右边，说明量程合适。由题可知，电流表选择0--3A量程，指针偏转角度很小，说明量程选大了；
（3）因为使用电流表要选择合适的量程，所以电流表应选择0--0.6A量程，将线头M连接到“0.6接线柱上”。电流表读数时，要先明确所用量程和分度值，再根据指针位置读数。量程是0--0.6A，分度值是0.02A，故示数为0.12A．
