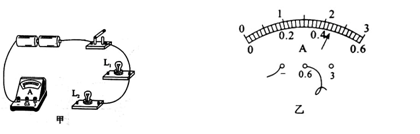

用笔画线表示导线，将图甲中的电路连线完成，要求：灯泡L₁与L₂并联；用电流表测L₁中的电流，闭合开关后，电流表的指针如图乙所示，通过L₂的电流为0.3A,通过L₁的电流为 A,则通过干路的电流为 A.(4分)

题型：实验题难度：偏易来源：不详

答案

图略 0.44 0.74

考点：
专题：作图题．
分析：由题意可知，在连接电路时要让灯泡L1与L2并联，电流表与L1串联，连接电路时注意线路不要交叉；
该电流表选的量程是0.6A，则最小刻度值是0.02A．
解答：解：（1）实物电路图的连接如图所示：

（2）电流表的读数为0.4A+0.02A×2=0.44A；则L1中电流为0.44A
干路电流等于各支路电流之和，所以干路电流为：0.44+0.3=0.74A
故答案为：0.44，0.74
点评：实物图的连接注意线路不要交叉，电流表的读数注意量程和最小刻度值．
