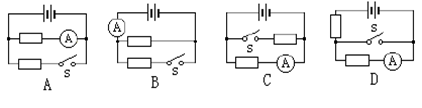

如图所示，电路中电源电压保持不变，闭合S后电流表示数增大的是（）-八年级物理

更多内容推荐

• 如图所示，S闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有明显的偏转，该电路的故障可能是（）A．电流表坏了或未接好B．L2的灯丝烧断或灯座与灯泡没接触C．-九年级物理
• 如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R1、R2并联，甲表是，乙表是．-九年级物理
• 如右图所示的电路，闭合开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则闭合开关后的现象是A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有-九年级物理
• 如图所示电路，电源电压为3V．当开关S闭合时，却只有一只灯泡发光，且电压表示数为3V．由这一现象可以判断电路的故障是（）A．灯Ll短路B．灯L2短路C．灯Ll开路D．灯L2开路-九年级物理
• 在图2(a)所示电路中，R2的阻值为5Ω；闭合开关，两个电压表指针偏转均为图2(b)所示，则电阻R1两端的电压为V，电流表的示数为A。-九年级物理
• 如图甲所示电路，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为A．1：4B．4：1C．1：5D．5：1-九年级物理
• 如右图为一款带有开关和指示灯的移动接线板的实物图。当把接线板的插头接上电源，指示灯不亮；闭合开关后指示灯才亮。这时，各种家用电器的插头接上接线板均可正常工作。下列-九年级物理
• 在图所示的各电路中，开关闭合后，两个灯泡属于并联的是（）-九年级物理
• 如图所示，电流表A1的示数为0.18A，电流表A2的示数为0.58A，通过灯泡L3的电流为0.3A，求：（1）通过灯泡L1和L2的电流各是多少？（2）电流表A3读数是多少？-九年级物理
• 按照图所示的电路图，将图12中各元件连接起来。（用笔画线表示导线，导线不许交叉）-八年级物理
• 在如图所示的电路中，先闭合开关S，电流表的示数为0.3A，再闭合开关S1，电流表示数变化了0.2A。求此时：（1）通过电阻R1、R2的电流I1、I2分别是多少？（2）电流表的示数I是多少？-八年级物理
• 在图所示的四位科学家中，以其名字命名电流单位的是（）-九年级物理
• 如图电路中，闭合电键后无论怎样移动变阻器的滑片，两电压表示数均保持电键闭合前的示数不变，电源不会被烧坏，则原因是A．电阻R可能断路B．灯L可能断路C．灯L一定短路D．电阻R一-九年级物理
• （4分）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：带保险丝的三孔插座单独接入；②开关控制电灯后接入。-九年级物理
• 图所示为一实物电路，请在右边空位置画出所对应的电路图。-九年级物理
• 下列物体中属于导体的是()A．玻璃杯B．竹筷C．瓷碗D．不锈钢杯-八年级物理
• 如图所示，是几种常用元件及其符号，请你在图中元件对应的空白处画出该元件的符号.-八年级物理
• 在虚框内画出图13所示实物电路的电路图-九年级物理
• 下列说法中正确的是（）A．磁场是一种真实存在的物质B．用力提1N重的物体上升1m，提力做的功一定是1JC．对人体的安全电压是36VD．要使物体的内能增加，只有吸热-九年级物理
• 在如图所示的容器中装着含有大量阴、阳离子的溶液，当溶液中插入连有电源的电极时，大量离子定向移动形成电流.测得在5s内共有5C正电荷和5C的负电荷通过容器的竖直界面OO’，-九年级物理
• 如图甲所示，小明家客厅的吊灯由六盏灯组成，其中每盏灯的额定电压均为220V。六盏灯由两个开关控制，每个开关各控制三盏灯。在图乙所示的四个电路图中，符合上述要求的是-九年级物理
• 如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路-九年级物理
• 期末考试期间某考场保密室有两把不同的钥匙，分别由两名保密工作人员保管，只有当两把钥匙都插入钥匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开，图-九年级物理
• 在如图所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是（）-八年级物理
• 在交通繁忙的路口修建地下通道，可以提高行人的通过率以及安全系数，但在深夜无人时，通道中的电灯总是亮着会浪费电能.沙河中学课外兴趣小组同学设想利用声敏材料制成某种“-八年级物理
• 下列关于电流和电压的说法，其中正确的是A．电荷定向移动的方向为电流方向B．电路中有电流，电路两端就一定有电压C．电路两端有电压，电路中就一定有电流D．导体两端的电压越低，-九年级物理
• 电学黑箱表面有电源，灯泡L1、L2，电流表A1、A2，开关S1、S2、S3。请根据表格中的实验记录，在下面方框内画出电路图。-八年级物理
• 在图所示的电路中，电源电压保持不变，当电键S闭合后，发现电路中只有一个电表的示数为零，接着无论怎样移动滑动变阻器R2的滑片P，两电表的示数均不发生变化，则（）A电阻R1断-九年级物理
• 指出下列电路图的错误：①______；②______；③______．-物理
• 如图一盏电灯接在家庭电路中，当开关S闭合时，电灯不亮，用测电笔分别接触A、B、C、D时，测电笔的氖管都发光，则电路中的故障原因是()A．开关S接触不良B．灯泡的灯丝断了C．导线-九年级物理
• 如图，当开关S闭合时，灯L1和L2均不亮，某同学用一根导线去查找电路故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1不亮；然后将导线并接在L2两端，发现两灯均不亮，由-九年级物理
• 图所示是一个电热器电路。电热丝、指示灯、开关构成串联电路，接在电源上，已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个元件有故障。今用一个校验电灯分别-八年级物理
• 下列用品中，通常情况下属于导体的是A．陶瓷碗B．塑料盆C．电炉丝D．玻璃杯-九年级物理
• 如右图所示电路，开关S闭合后，电路正常工作，电压表有一定的示数．一段时间后，电压表的示数突然变为零，则故障可能是R1或R2．(选填“短路”或“断路”)-九年级物理
• 如图所示的四种用品中，通常情况下属于导体的是-九年级物理
• （4分）如图甲所示的电池盒，盒外有三个接线柱A、B、C；盒内有三个5号电池插槽，六个接线柱a、b、c、d、e、f；部分连接好的导线已画出，如图21乙中虚线所示．选接盒外不同接线柱-九年级物理
• 指出图中所示电路中的三处错误，并写出改正办法．①；②；③。-九年级物理
• 在如下图所示的四个电路图中，符合电路基本组成条件且连接正确的是A．甲图B．乙图C．丙图D．丁图-九年级物理
• （5分）如图所示，在桌面上有两个小灯泡和一个开关，它们的连接电路在桌面下，无法看到，某同学试了一下，闭合开关时两灯泡均亮，断开开关时，两灯泡均熄灭，这两个小灯泡究竟-九年级物理
• 图所示电路中，闭合开关S后小灯泡不发光，电压表有示数，则电路发生故障的原因可能是A．一定是灯L短路B．可能是灯L断路C．可能是灯L断路或电阻R短路D．可能是灯L短路或电阻R断路-九年级物理
• 图是用电流表测量通过灯泡电流的实验装置图，其中导线的a端没有连接.如果把导线a端与接线柱b连接，开关闭合时能正常测出通过灯泡的电流，开关断开时能使电路断路.（1）如果把-八年级物理
• 如图所示的电路中，下列说法中正确的是（）A．电灯L１、Ｌ２是串联B．电流表测电灯L１的电流C．电流表测电灯L２的电流D．开关S只控制电灯L２-八年级物理
• .如图所示的电路中，电源电压为6伏特，当电路中发生哪种故障时伏特表的示数为6伏特A．L１短路B．L１断路C．L２断路D．无法判断-八年级物理
• 图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关(都是单刀双掷开关)．要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．在实际应用-九年级物理
• 用笔划线表示导线，完成电路连接。要求：两个灯泡并联，开关S作总开关，开关Sˊ只控制灯L1，电流表只测量灯L2中的电流。（连接电路时，导线不许交叉）（2分）-九年级物理
• 如图所示是高压输电网中的铁架与导线之间的陶瓷材料(俗称瓷瓶)，使用这种材料是因为它具有A．较大的密度B．较小的硬度C．较稳定的导电性D．较稳定的绝缘性-九年级物理
• 请完成下表中两电表正确使用的异同点：连接方式在被测电路中在被测电路两边与电源相接绝对不允许不经过用电器直接连在电源两极能直接连在电源两极相同点使用前都要把指针调到-九年级物理
• 如图所示的电路，电源电压恒定不变，闭合电键S发现小灯L不亮，若电路中只有一处故障，且只发生在灯L或电阻R上，为检测故障所在，下列做法和判断正确的是（）A．用电压表并在灯L-九年级物理
• 如右图所示的电路中，下列说法中正确的是：A．S闭合后，L1、L2并联且都能发光B．S闭合后，电路将发生短路C．要使L1、L2串联，可去掉导线aD．若将导线M从接线柱B改接到接线柱A上，-九年级物理
• 如图电路中，闭合开关S后，发现L1发光，L2不发光。造成这现象的原因可能是A．开关S的接线柱接触不良B．L2的灯座接触不良C．L2的灯丝烧断了D．L2的灯座出现短路-九年级物理
