 （1）由图可知，固定部分示数为5.5mm；可动部分示数为12.3～12.5； 故读数为：5.5+12.3×0.01=5.623mm（5.623～5.625均正确）； （2）由上图可知，本实验采用的是伏安法测电动势和内电阻，先将电流表、变阻及开关、电源连接，再将电压表并联在电池及开关两端即可； 注意导线不能交叉，并且导线要接在接线柱上； 如右图所示； 故答案为：（1）5.623；（2）如右图所示． |
（1）由图可知，固定部分示数为5.5mm；可动部分示数为12.3～12.5； 故读数为：5.5+12.3×0.01=5.623mm（5.623～5.625均正确）； （2）由上图可知，本实验采用的是伏安法测电动势和内电阻，先将电流表、变阻及开关、电源连接，再将电压表并联在电池及开关两端即可； 注意导线不能交叉，并且导线要接在接线柱上； 如右图所示； 故答案为：（1）5.623；（2）如右图所示． |
题目简介
（1）图1中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为______mm．（2）在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别为0-物理
题目详情

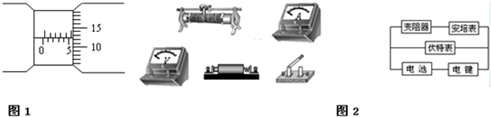

（1）图1中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为______mm．
（2）在用电流表和电压表测电池的电动势和内电阻的实验中，所用的电流表和电压表的内阻分别为0.1Ω和1kΩ．图2右边为实验原理图，左边为所需器材实物图．试按原理图在实物图中画线连接成实验电路．
