（1）根据平行四边形画出合力如图： （2）由图看以数出合力的长度是5个小格，所以合力大小为：F合=5×1=5N． 故答案为：5． ②甲图中主尺读数为：3cm，游标尺上第7个可动与主尺上某一刻度对齐，因此游标尺读数为：7×0.05=0.35mm=0.035cm，故最后读数为：3cm+0.035cm=3.035cm； 乙图中主尺读数为：2.2cm，游标尺上第9个可动与主尺上某一刻度对齐，因此游标尺读数为：9×0.1=0.9mm=0.09cm，故最后读数为：2.2cm+0.09cm=2.29cm； 故答案为：3.035cm，2.29cm． |
题目简介

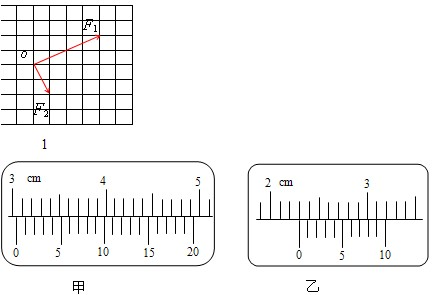

实验题①在《互成角度的两个共点力的合成》的实验中，两个弹簧秤的拉力F1和F2已于图1中作出了它们的图示，O是橡皮条的一个端点，图中每格的长度代表1N．（1）用作图法作出合力F的图-物理
题目详情
（1）用作图法作出合力F的图示；（2）合力F的大小是______N．
②用游标为20分度（测量值可准确到0.05mm）的游标尺测定一个圆筒的深度时，卡尺上部分刻度的示数如图甲所示；用游标为10分度（测量值可准确到0.1mm）的卡尺测定该圆筒的外径时，卡尺上部分刻度的示数如图乙所示，分别读出它们的示数．图甲（游标为20分度）的读数是______；图乙（游标为10分度）读数是______．
