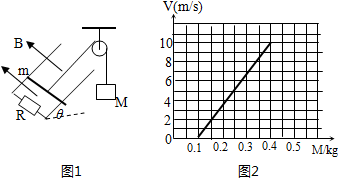

如图1所示，两根与水平面成θ=30°角的足够长光滑金属导轨平行放置，导轨间距为L=1m，导轨底端接有阻值为1Ω的电阻R，导轨的电阻忽略不计．整个装置处于匀强磁场中，磁场方向垂直于导轨平面斜向上，磁感应强度B=1T．现有一质量为m=0.2kg、电阻不计的金属棒用细绳通过光滑滑轮与质量为M=0.5kg的物体相连，细绳与导轨平面平行．将金属棒与M由静止释放，棒沿导轨运动了2m后开始做匀速运动．运动过程中，棒与导轨始终保持垂直接触．（取重力加速度g=10m/s2）求：
（1）金属棒匀速运动时的速度；
（2）棒从释放到开始匀速运动的过程中，电阻R上产生的焦耳热；
（3）若保持某一大小的磁感应强度B1不变，取不同质量M的物块拉动金属棒，测出金属棒相应的做匀速运动的v值，得到实验图象如图2所示，请根据图中的数据计算出此时的B1；

360优课网
题型：问答题难度：中档来源：不详

答案

（1）金属棒匀速运动时，受力平衡，所以   Mg=mgsin θ+
B2L2v
R

解得：v=
(Mg-mgsinθ)R
B2L2
=4 m/s
（2）对系统，由能量守恒有：Mgs=mgs•sinθ+Q+class="stub"1
2
（M+m）v2
则电阻R上产生的焦耳热为：Q=Mgs-mgs•sinθ-class="stub"1
2
（M+m）v2=2.4 J
（3）由上式变换成速度与质量的函数关系为：
v=
(Mg-mgsinθ)R
B2L2
=class="stub"gR
B2L2
M-class="stub"mgRsinθ
B2L2

由数学知识知，v-M图象的斜率等于class="stub"gR
B2L2

再由图象可得：class="stub"gR
B2L2
=class="stub"10
0.3
，代入解得，B1=0.54 T
答：
（1）金属棒匀速运动时的速度为4m/s；
（2）棒从释放到开始匀速运动的过程中，电阻R上产生的焦耳热是2.4J；
（3）根据图中的数据计算出此时的B1为0.54T．
