| （1）电流表与灯泡串联测灯泡电流，滑动变阻器与灯泡串联，保护电路，开关串联在电路中控制电路，电压表与灯泡并联测灯泡电压． 按照各元件的连接情况画出电路图．如图：  （2）灯泡特别亮，电路电流太大，电路电阻太小，滑动变阻器电阻太小，滑动变阻器没有将滑动变阻器接入电路的电阻调至最大． （3）表格中电压都小于3V，电压表选择0～3V， P=UI=2.5V×0.2A=0.5W． 故答案为：（1）如图；（2）将滑动变阻器接入电路的电阻调至最大；（3）0～3V；0.5． |
| （1）电流表与灯泡串联测灯泡电流，滑动变阻器与灯泡串联，保护电路，开关串联在电路中控制电路，电压表与灯泡并联测灯泡电压． 按照各元件的连接情况画出电路图．如图： （2）灯泡特别亮，电路电流太大，电路电阻太小，滑动变阻器电阻太小，滑动变阻器没有将滑动变阻器接入电路的电阻调至最大． （3）表格中电压都小于3V，电压表选择0～3V， P=UI=2.5V×0.2A=0.5W． 故答案为：（1）如图；（2）将滑动变阻器接入电路的电阻调至最大；（3）0～3V；0.5． |
题目简介

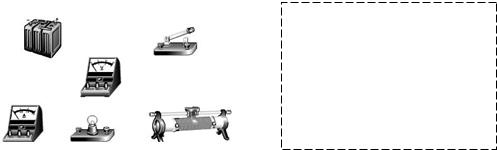

在“测定小灯泡的额定功率”的实验中，实验器材如图所示，小灯泡额定电压为2.5V．（1）在方框内画出你设计的实验电路图．（2）小赵同学连接好电路后，闭合开关时，发现灯光特别亮，-物理
题目详情
（1）在方框内画出你设计的实验电路图．
（2）小赵同学连接好电路后，闭合开关时，发现灯光特别亮，这表明他在闭合开关前没有______．
（3）小赵同学移动滑动变阻器的滑片P，记下了三组对应的电压表和电流表的示数，如下表所示．由此可知，他在实验中，电压表选择的量程应该是______；该小灯泡的额定功率是______W．
