| （1）主要从电压表、电流表、滑动变阻器三个元件分析： 灯泡额定电压2.5V，电压表选择0～3V量程，电压表并联在灯泡两端， 灯泡电流约为：I=
滑动变阻器选择一上一下两个接线柱串联在电路中，所以，有明显错误的是滑动变阻器和电流表，滑动变阻器都接下面两个接线柱相当于一个定值电阻． 电流从电流表的负接线柱流入，从正接线柱流出． （2）电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.2A． 电压表选择0～3V量程，每一个大格代表1V，每一个小格代表0.1V，电压为1.5V． （3）从图象中找到灯泡在2.5V时的电流为0.25A， 所以P'=U'I'=2.5V×0.25A=0.625W． 故答案为：（1）滑动变阻器；电流表；（2）0.2；1.5；（3）0.625． |
题目简介
在测额定电压为2.5V的小灯泡（电阻约为10Ω）功率的实验中，老师给小明提供了以下器材：电流表（0～0.6A0～3A）、电压表（0～3V0～15V）、开关、电源电压为6V的电源和滑动变阻器各一个-物理
题目详情

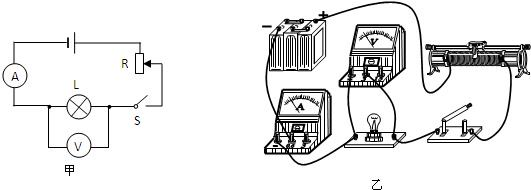

（1）小明根据电路图甲将各元件连接成如图乙所示的电路，在图乙中有两个元件的连接明显错误，分别是______和______（填写元件名称）．

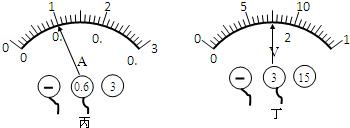

（2）小明纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表和电压表的示数如下图丙、丁所示，则通过小灯泡的电流是______A，小灯泡两端的电压是______V．
（3）小明重新移动滑动变阻器多次测量通过小灯泡的电流和小灯泡两端的电压，画出了通过小灯泡的电流随两端电压变化的图象，如下图戊所示，则小灯泡的额定功率是______W．
