如图所示，匀强磁场磁感应强度 B=0.2T，磁场宽度 L=0.3m，一正方形金属框边长 ab=0.1m，每边电阻R=0.2Ω，金属框在拉力F作用下以v=10m/s的速度匀速穿过磁场区，其平面始终保持与磁感线方向垂直．求：
（1）画出金属框穿过磁场区的过程中，金属框内感应电流i和a、b两端电压Uab随时间t的变化图线（规定以adcba为正方向）；
（2）金属框穿过磁场区域的过程中，拉力F做的功；
（3）金属框穿过磁场区域的过程中，导线ab上所产生的热量．360优课网
题型：问答题难度：中档来源：不详

答案

（1）线框匀速穿过磁场，进入和穿出磁场时产生的感应电流大小相等，都为 i=
Blabv
R
=class="stub"0.2×0.1×10
0.8
A=0.25A，根据楞次定律可知，进入磁场时感应电流方向沿adcba，是正值；穿出磁场时感应电流方向沿abcda，为负值．

360优课网

进入磁场过程，a、b两端电压为 Uab1=class="stub"3
4
Blabv=0.15V
完全在磁场中运动时，a、b两端电压为 Uab2=Blabv=0.2V
穿出磁场过程，a、b两端电压为  Uab3=class="stub"1
4
Blabv=0.05V

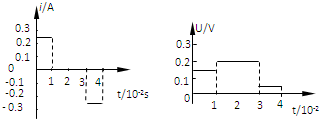

画出金属框穿过磁场区的过程中，金属框内感应电流i随时间t的变化图线如图所示
（2）金属框进入和穿出磁场的过程中，所受的安培力大小为 F=BIlab=
B2
l2ab
v
R
=
0.22×0.12×10
0.8
N=5×10-3N
由平衡条件得，拉力大小为 F拉=F=5×10-3N
拉力做功为 W=F拉×2lbc=5×10-3×2×0.1=1×10-3J
（3）根据能量守恒得导线ab上所产生的热量为  Qab=class="stub"1
4
W=2.5×10-4J
答：（1）画出金属框穿过磁场区的过程中，金属框内感应电流i随时间t的变化图线如图所示．
（2）画出两端电压Uab随时间t的变化图线如图所示．
（3）金属框穿过磁场区域的过程中，拉力F做的功为1×10-3J．
（4）金属框穿过磁场区域的过程中，导线ab上所产生的热量是2.5×10-4J．
