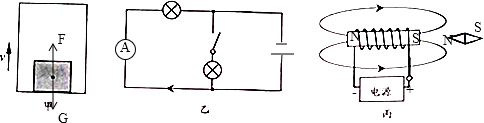

| （1）重力、支持力的作用点都可以画到重心上，重力的方向竖直向下，支持力的方向竖直向上，二者是一对平衡力，大小相等． （2）如果电源在左侧，则其中一个灯泡将被短路，因此电源在右侧，根据电流的方向可以确定出下为正极上为负极，左侧为电流表． （3）根据磁感线的方向可确定螺线管的左端为N极，右端为S极．根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极． 根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右边为正极，左边为负极，如图所示：  |
| （1）重力、支持力的作用点都可以画到重心上，重力的方向竖直向下，支持力的方向竖直向上，二者是一对平衡力，大小相等． （2）如果电源在左侧，则其中一个灯泡将被短路，因此电源在右侧，根据电流的方向可以确定出下为正极上为负极，左侧为电流表． （3）根据磁感线的方向可确定螺线管的左端为N极，右端为S极．根据磁极间的相互作用可以判断出小磁针的左端为N极，右端为S极． 根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极，则四指弯曲所指的方向为电流的方向，所以电源的右边为正极，左边为负极，如图所示： |
题目简介
按照题目要求作图．（1）如图甲所示，重物随升降机一起向上做匀速直线运动，请画出重物所受重力和支持力的示意图．（2）图乙是一个不完整的电路图，其中箭头所指的方向表示电路接通-物理
题目详情

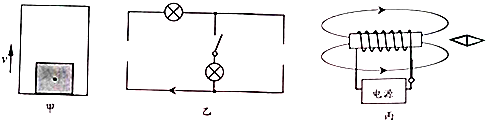

（1）如图甲所示，重物随升降机一起向上做匀速直线运动，请画出重物所受重力和支持力的示意图．
（2）图乙是一个不完整的电路图，其中箭头所指的方向表示电路接通时的电流方向，请在图中两个空缺的位置分别补画电池和电压表的符号，使之成为一个完整的串联电路．
（3）如图丙所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极．
