| （1）A、作图时需要知道力的大小和方向，因此需要记录力的大小和方向，故A错误； B、实验时两个分力的夹角大小适当即可，并非要求一定垂直，故B错误； C、乙实验时，要求橡皮条的伸长量和形变方向与甲实验相等，即将橡皮筋拉到同一点，故C错误； D、为了保证两次拉橡皮筋效果相同，乙实验时，仍须将橡皮条的结点拉到O点，故D正确． 故选D． （2）根据力的平行四边形定则，画出合力图示如下所示：  根据代表合力线段的长度，可以求出合力大小为：F=16.2N． |
| （1）A、作图时需要知道力的大小和方向，因此需要记录力的大小和方向，故A错误； B、实验时两个分力的夹角大小适当即可，并非要求一定垂直，故B错误； C、乙实验时，要求橡皮条的伸长量和形变方向与甲实验相等，即将橡皮筋拉到同一点，故C错误； D、为了保证两次拉橡皮筋效果相同，乙实验时，仍须将橡皮条的结点拉到O点，故D正确． 故选D． （2）根据力的平行四边形定则，画出合力图示如下所示： 根据代表合力线段的长度，可以求出合力大小为：F=16.2N． |
题目简介

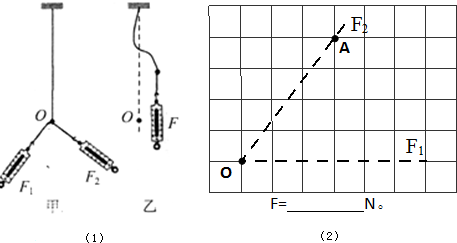

如图（1）是“探究求合力的方法”实验示意图．图甲表示在两个拉力F1、F2的共同作用下，将橡皮条的结点拉长到0点；图乙表示准备用一个拉力F拉橡皮条．（1）下列说法正确的是______A．甲-物理
题目详情
（1）下列说法正确的是______
A．甲实验时，只要记下两拉力的读数即可
B．甲实验时，两个拉力的方向应互相垂直
C．乙实验时，只须使橡皮条的伸长量与甲实验相等
D．乙实验时，仍须将橡皮条的结点拉到O点
（2）按甲图实验得到F1=8N，F2=10N，图（2）中小正方形的边长表示2N，F1、F2的方向如中虚线所示（虚线F2通过A点），请用力的图示法在图（2）中求出F1、F2的合力．
