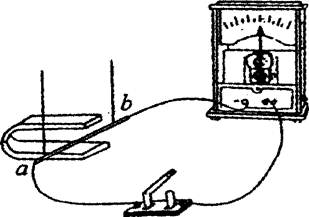

某物理兴趣小组利用图装置探究电磁感应实验，实验情况记录在下面表格中

实验序号	磁极位置	开关	导体运动情况	G表指针偏转情况
1	上N下S	闭合	不运动	不偏转
2	上N下S	闭合	上、下运动	不偏转
3	上N下S	闭合	水平向右运动	向右偏转
4	上N下S	闭合	水平向左运动	向左偏转
5	上N下S	断开	水平向右运动	不偏转
6	上S下N	闭合	水平向左运动	向右偏转

综合分析后（实验中磁铁不运动），请回答下列问题：

（1）在图中可以看出要产生感应电流有一部分导体在磁场中，那么还应满足的条件是：
①通过比较实验序号2、3、4得出                 ；
②通过比较实验序号3、5得出                     ；
（2）通过分析我们还可探究出影响感应电流方向的因素有：
①                  ，它是通过分析比较实验序号4与      得出的；
②                  ，它是通过分析比较实验序号4与      得出的。

题型：实验题难度：中档来源：不详

答案

（1）①切割磁感线运动②闭合电路（2）①磁感线方向（或磁场方向），6，②切割磁感线运动方向，3。

试题分析：（1）①实验2、3、4中磁极位置是相同的，电路也都是闭合的，只有导体运动的情况不同，并发现在导体水平切割磁感线时，电流表的指针才会发生偏转，因此，可得出应满足的另一个条件是切割磁感线；
②实验3、5中磁极位置相同，导体运动情况也相同，只有电路分别是闭合和断开的，并发现只有闭合电路时，电流表指针才会偏转，因此，可得出另一个条件是闭合电路．
（2）①实验4、6中，磁极位置不同，电流的方向也不同，而其它条件均相同，因此，比较这两组结果就可以得出感应电流的方向与磁场的方向（或磁感线方向）有关；
②实验3、4中，导体切割磁感线的运动方向不同，电流的方向也不同，而其它条件相同，因此，比较这两组结果就可以得出感应电流的方向与切割磁感线运动的方向有关．
点评：从控制变量法的角度，此题中分析产生感应电流的条件主要从电路是否闭合、导体是否切割了磁感线两个方向去比较和观察；分析感应电流的方向与哪些因素有关，则应重点从磁场的方向、切割磁感线运动的方向两个方面去比较和观察．
