| （1）除了图中已有的实验器材外，还需要刻度尺和交流电源． （2）木板倾斜的目的是为了平衡摩擦力，放开拖着纸带的小车，若小车能够匀速下滑即，则说明以平衡摩擦力，故选D． （3）若木板水平放置，对小车受力分析可知，小车速度最大时小车受到的合力应为零， 即小车受到的橡皮筋拉力与摩擦力相等，橡皮筋应处于伸长状态；小车在两个铁钉的连线的左侧，故ACD错误，B正确． （4）在正确操作情况下，橡皮条恢复原长时，小车做匀速运动，小车在相等时间内的位移相等， 此时小车获得的速度最大，要测量小车的最大速度，应选用纸带的点迹均匀的部分，如GK段进行测量． 故答案为：（1）刻度尺；交流；（2）D；（3）B；（4）GK |
题目简介

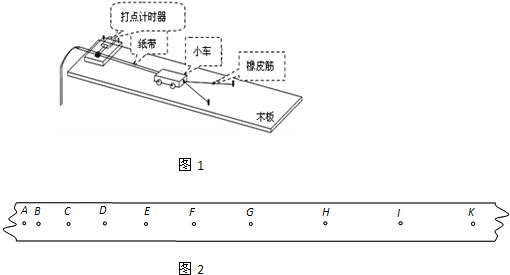

某学习小组做探究“合力的功和物体速度变化关系”的实验如图，图中小车是在一条橡皮筋作用下弹出，沿木板滑行，这时，橡皮筋对小车做的功记为W．当用2条、3条…，完全相同的橡皮-物理
题目详情
（1）除了图中已有的实验器材外，还需要导线、开关、______（填测量工具）和______电源（填“交流”或“直流”）；
（2）实验中，小车会受到摩擦阻力的作用，可以使木板适当倾斜来平衡掉摩擦阻力，则下面操作正确的是______
A．放开小车，能够自由下滑即可
B．放开小车，能够匀速下滑即可
C．放开拖着纸带的小车，能够自由下滑即可
D．放开拖着纸带的小车，能够匀速下滑即可
（3）若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车所在的位置，下列说法正确的是______
A．橡皮筋处于原长状态 B．橡皮筋仍处于伸长状态
C．小车在两个铁钉的连线处 D．小车已过两个铁钉的连线
（4）在正确操作情况下，打在纸带上的点，并不都是均匀的，为了测量小车获得的速度，应选用纸带的______部分进行测量（根据下面所示的纸带回答）
