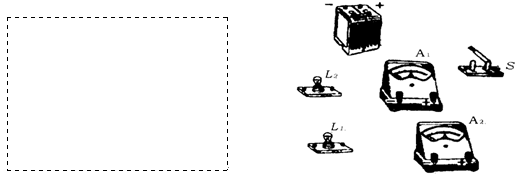

将右图中的元件连接起来，使灯泡L1和L2并联，用电流表A1测干路中的电流，用电流表A2测L2中的电流。并在左边虚线框内画出你设计的符合要求的电路图。-九年级物理

更多内容推荐

• 晓亮家的卫生间安装有一盏照明灯和一个换气扇(实质是电动机)。使用时，有时需要照明灯和换气扇各自独立工作，有时需要它们同时工作。请在图34的方框内画出晓亮家卫生间电路的-九年级物理
• 如图所示的电路中，闭合开关后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，该电路的故障可能是（）A．L1的灯丝断了B．L2的灯丝断了C．L1、L2的灯丝断了D-九年级物理
• 如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是A．电压表示数变-九年级物理
• 按要求作图（必须用尺作图）(1).如图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用用电的要求。(2).如下图所示根据小磁针的方-八年级物理
• 基本电路由电源、_____、______和导线等组成的。教室内的几只日光灯是_____联在一起的。理由是当一个日光灯烧坏时，其它的日光灯____________。-八年级物理
• 在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大，若电路中只发生一处故障，且只发生在灯L或电阻R上。下列判断-九年级物理
• 如图所示，用电流表测量通过灯L1的电流，其中电路正确的是【】-九年级物理
• 为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作。下列电路设计中符合要求的是-九年级物理
• 环保越来越被人们重视，电动公交车也由此进入人们的视野，它的动力来源于电动机，前、后两门(电路开关)中任一个门没有关闭好，电动公交车都无法行驶。图中符合要求的电路是-九年级物理
• 如图所示为某宾馆房间里的房卡、三个开关、一盏顶灯、两盏壁灯和一盏落地灯的示意图．只有把房卡插入标有“插卡取电”的槽中，房间内的各个用电设备才能工作．（交流电标号用表示-九年级物理
• （1）根据图电路，在虚线框内画出对应的电路图（2）仅用图2电路可直接测量小灯泡的________、__________这两个物理量，还可测量小灯泡的__________________、_______
• 在图所示的电路中，闭合开关S，发光灯L不亮，电压表有示数。不考虑灯L和电阻R同时出现故障的情况：（1）该电路中存在的故障可能是___________或___________。（2）为进一步确定故-九年
• 小华用如图所示电路进行如下操作，下列说法正确的是A．直接将A、B连接，闭合开关后电路短路B．测量电流时，应将电流表“+”接在A点，“-”接在B点C．在A、B间接电压表，闭合开关后电-九年级物理
• 如图所示为小强家某个房间内的实物电路．请在右侧虚线框内画出该房间内家庭电路的电路图．-九年级物理
• 在如图所示的电路中，欲使闭合开关后，两只灯泡能同时发光，应在图中甲、乙两处连入的元件是：[]A．甲是电流表，乙是电池组B．甲是电池组，乙是电流表C．甲是电压表，乙是电池组-九年级物理
• 如图所示，电源电压6V保持不变，电压表的示数为6V，电路中可能出现的故障是（）A．L1发生断路B．L1发生短路C．L2发生断路D．L2发生短路-八年级物理
• 某宾馆约有几十个房间，如图所示为其中一客房卫生间内的排气扇，每个客房卫生间的排气扇之间是以的方式连接的，这家宾馆每间客房的排气扇只能同时工作或同时停止，入住房间的-九年级物理
• 如图所示电路中，分别在两个金属夹之间接入铅笔芯、塑料尺、橡皮或硬币，闭合开关后观察小泡是否发光．在观察到小灯泡发光时，两金属夹间接入的可能是（）A．铅笔芯B．塑料尺C．橡-九年级物理
• 如图所示的电路中，要使灯L1、L2串联，则需闭合开关，断开开关；若要L1、L2并联，则需闭合开关，断开开关；同时闭合开关则会造成电源短路。-九年级物理
• 教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光，如果风扇不启动，灯泡就不能发光。下图所示的电路图-九年级物理
• ．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。（1）按-八年级物理
• 如图所示，甲鸟和乙鸟落在输电线上，以下说法中正确的是（）A．小鸟脚上的角质是绝缘的，故两鸟不会触电B．小鸟对电流的承受能力较强，故两鸟不会触电C．甲鸟被短路，几乎没有电流-九年级物理
• 小强同学观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）。可以测量人体重的电路是（）-九年级物理
• 高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是A．称重表相当于一个电压表B．电路中的R1是没有作用的C-九年级物理
• 下列说法错误的是（）A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流-八年级物理
• 如图所示，电源电压为6V，R1、R2的阻值分别为5Ω、10Ω。（1）当S断开时，电压表的示数为________V；（2）当S闭合时，电压表的示数是________V；R1、R2两端电压之比是_____
• 小悦将额定电压相同的两只小灯泡L1、L2串联接在电源上，如图所示．闭合开关后发现L1发出明亮的光，却看不到L2发光，造成此现象的原因可能是()A．L2开路B．L1的电阻相对太小C．L2-九年级物理
• 下图所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图选项中所示电路中，与之对应的是()-九年级物理
• 根据下图的实物连线在右边方框中画出电路图。-八年级物理
• （1）如图所示，当滑动变阻器的滑片向右滑动时，电流表A的示数变________，电压表V1的示数变________，V2的示数变________（填“大”或“小”）（2）如图所示，开关闭合后，两个电压
• 如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，电压表有示数．则故障原因可能是（）A．灯泡L1发生断路B．灯泡L1发生短路C．-八年级物理
• 为了节约能源,楼道内常安装声光控灯。晚上光线变暗时，光控开关自动闭合,当有声音时,声控开关自动闭合灯亮，定时40s左右后，自动熄灭；白天光线充足时，光控开关自动断开,无-九年级物理
• 在如图所示的电路中，要使灯L1、L2串联，应闭合开关，断开开关。若闭合开关S1、S2，断开开关S3，则灯亮；灯不亮。在此电路图中，同时闭合开关是不允许的。-九年级物理
• 如图所示，电源电压保持不变，闭合开关后，电流表示数，电压表示数,电压表与电流表示数之比。(填变大、变小、或不变)-九年级物理
• 下列器件中，属于电源的是______，属于用电器的是______．（只填写序号）A．发电机；B．门铃；C．灯泡；D．电池；E．电视机；F．微波炉；G．空调；H．开关；I．电饭锅；J．导线；K．电风扇-
• ．有一个看不见内部情况的盒子，盒上有两个灯泡和一个开关，它们的连线在盒内。闭合开关，两个灯泡都发亮，断开开关，两个灯泡都熄灭。在不打开盒子的情况下，小玲为了判断两-九年级物理
• 如图所示电路，下列说法中错误的是：（）A．只闭合S1两灯都不亮B．只闭合S2两灯均亮C．S1、S2均闭合时只有灯L1亮D．S1、S2均闭合时灯L1、L2均不亮-八年级物理
• 在下图所示的四个电路图中，哪一个电路图是正确的()-八年级物理
• 如图所示的电路中，小灯泡L1和L2都标有“3V0.25A”字样，电源由2节1.5V的干电池串联而成。则下列说法中正确的是（）A．S闭合后，L1、L2并联且都能发光B．S闭合后，电路将发生短路-八年级物
• 按照要求作图.(1）画出甲图中人射光线AO经平面镜反射后的光线；(2)画出乙图中木球漂浮在氷面时所受浮力的示意图;(3)根据丙实物图，在答题纸方框内画出它的电路图.-九年级物理
• 下列物品中属于导体的是A．铅笔芯B．塑料尺C．橡皮D．胸卡-九年级物理
• 物理学研究中常常用到“控制变量法”、“等效法”、“类比法”、“转换法”等科学方法。下列研究问题的方法中错误的是A．研究电流的形成原因——类比法B．根据电流产生的效应大小来判断电-八年级物理
• LED多功能充电风扇有两个开关，其中开关S1只控制应急照明LED灯L，S2只控制电风扇M，在如图所示的四个电路中，符合上述要求的是（）-九年级物理
• 请你完成如图的光路图。-九年级物理
• .如图，开关S闭合后，下列说法正确的是()A．电磁铁A的上端是N极B．弹簧具有弹性势能C．电动机不工作D．电灯正常工作-九年级物理
• 如图所示，电路中电源电压保持不变，闭合S后电流表示数增大的是（）-八年级物理
• 某同学用导线把一个开关和一个灯泡接在一节干电池的两极上，当他断开开关时，小灯泡亮了；当他闭合开关时，小灯泡就不亮了。下列分析中正确的是（）A．开关与小灯泡并联，开关闭-八年级物理
• 如图所示，S闭合后，两个灯泡均不发光，电流表的指针几乎不动，但电压表的指针有明显的偏转，该电路的故障可能是（）A．电流表坏了或未接好B．L2的灯丝烧断或灯座与灯泡没接触C．-九年级物理
• 如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使电阻R1、R2并联，甲表是，乙表是．-九年级物理
• 如右图所示的电路，闭合开关，小灯泡正常发光，若将小灯泡和电流表的位置互换，则闭合开关后的现象是A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有-九年级物理
