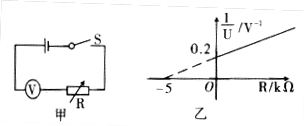

如图，甲电路可测出电压表内阻，已知电源内阻忽略不计，R为变阻箱，其取不同值时电压表示也变化，图象如图乙，则电压表内阻Rv及电源电动势E为（）A．kE=2VB．kE=5VC．kE=50VD．kE=-高三
