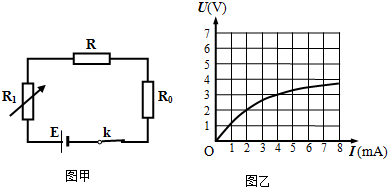

在如图甲所示的电路中，电源电动势E=6V，内阻忽略不计．定值电阻R0=500Ω，其阻值不随温度变化，R1为可变电阻．电阻R的U～I图线如图乙所示．由图乙可知，当通过电阻R的电流强度为-物理

更多内容推荐

• 如图所示的电路中，R1=3.5Ω，R2=6Ω，R3=3Ω，电压表为理想电表，当开关S断开时，电压表示数为5.7V；当开关S闭合时，电压表示数为3.5V，求电源的电动势和内电阻．-物理
• 如图所示的电路中，滑动变阻器的滑片P从a滑向b的过程中，3只理想电压表的示数变化的绝对值分别为△U1、△U2、△U3，下列各值可能出现的是（）A．△U1=3V、△U2=2V、△U3=1VB．△U1=1
• 如图1所示，匝数n=200匝的圆形线圈，面积S=50cm2，放在匀强磁场中，线圈平面始终与磁场方向垂直，并设磁场方向垂直纸面向里时，磁感应强度为正．线圈的电阻为r=0.5Ω，外接电-物理
• 如图所示的电路中，电源电动势为E，内电阻不计，电阻R1=2R2，在R2的两端并联上一段电阻忽略不计的导线L，求：（1）R1两端电压；（2）导线L中通过的电流IL．-物理
• 在如图的电路中当滑动变阻器的滑片P由a端向b端移动时，下列说法中正确的是（）A．电压表的读数变小，电流表的读数变大B．电压表的读数变大，电流表的读数变小C．电压表和电流表的-物理
• 如图所示，电源的电动势为E=6V，内阻为r=0.6Ω，电阻R1=4Ω，R2=6Ω．求：当S断开和闭合时通过R1的电流强度分别为多大？-物理
• 如图所示，直线A为某电源的U-I图线，直线B为电阻R的U-I图线，求：（1）电源的电动势和内阻分别是多大？（2）当用此电阻R和该电源组成的闭合电路时，该电源的输出功率为多少？（3）若接-物理
• 如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A．电路的总电阻变大B．电源内阻消耗的功率变大C．电流表的示数变大D．路端电压变大-物理
• 在磁场区域中有一粗细均匀的正方形导体线框abcd，线框平面与磁场方向垂直，其中左、右两边的匀强磁场以动为ab为分界线，磁感应强度大小均为B，方向分别垂直纸面向里、向外．现-物理
• 如图所示，空间存在两个匀强磁场，磁感应强度大小相等、方向相反且垂直于纸面，OO′为其理想边界．一导线折成直角三角形线框abc，线框在外力作用下从图示位置匀速进入左侧磁场-物理
• 标有“8V6.4W”和“8V20W”字样的a、b两只灯泡连接在如图所示的电路中，C点接地．如果将电路中a、b两灯的位置互换，则（）A．B点电势提高B．B点电势降低C．两灯的亮度不改变D．a灯变暗-物理
• 在如图甲所示的电路中，电源电动势为3.0V，内阻可忽略不计，L1、L2、L3为3个特殊材料制成的相同规格的小灯泡，这种小灯泡的伏安特性曲线如图所乙所示．当开关S闭合后（）A．L3两-物理
• 如图所示，匀强磁场区域宽度为l，现有一边长为d（d＞l）的矩形金属框以恒定速度v向右通过磁场区域，该过程金属框中有感应电流的时间总共为（）A．dvB．2lvC．2dvD．d+lv-物理
• 冬季是火灾频发的季节，为了及早发现火灾，小明制作了一个火警报警器，其原理如图所示，M是一小型理想变压器，接线柱a、b接在电压U=311sin314t（V）的正弦交流电源上，变压器右-物理
• 如图所示的电路中，设电源的电动势E、内阻r恒定，要想使灯泡变暗，则应该（）A．增大R1B．减小R1C．增大R2D．减小R2-物理
• 如图所示是一个用门电路和按钮开关、光敏电阻、蜂鸣器等元件组成的简单防盗报警器．这个报警器的功能是：当放在保险箱前地毯下的按钮开关S被脚踩下闭合，同时安装在保险箱里的-物理
• 如图所示是某同学连接的实验实物图，灯泡A、B的规格均为“2.5V，1W”，变阻器为“10Ω，1A”，闭合开关后A、B两灯都不亮，他采用下列两种方法对故障原因进行排除：（1）先用多用表的-物理
• 如图，AB为竖直固定的金属棒，B为转轴，金属杆BC重为G、长为L，并可在竖直平面内绕B轴无摩擦转动，AC为轻质金属丝，∠ABC=37°．∠ACB=90°．从t=0时刻开始加上一个有界的均匀变化-物理
• 如图所示电路，电源内阻不可忽略，R1=10Ω，R2=8Ω．当电键扳到位置1时，电压表示数为2.0V；当电键扳到位置2时，电压表示数可能是（）A．2.2VB．1.9VC．1.7VD．1.4V-物理
• 如图所示，R1为滑动变阻器，R2、R3为定值电阻，r为电源内阻．闭合开关S后，在滑动触头P由a端滑向b端的过程中，表述正确的是（）A．路端电压变小B．电流表的示数变大C．电源内阻消耗-物理
• 如图所示的电路中R1=2Ω，R2=3Ω，R=3Ω，电动势E=10V，内电阻r=0.5Ω，则：（1）滑动变阻器的触头滑到什么位置电流表的读数最大？最大值为多少？（2）滑动变阻器的触头滑到什么位置电-物理
• 阻值较大的电阻R1和R2串联后，接入电压U恒定的电路，如图所示，现用同一电压表依次测量R1与R2的电压，测量值分别为U1和U2，则（）A．U1+U2=UB．U1+U2＜UC．U1/U2=R1/R2D．
• 平行金属板相距为d，板间有磁感应强度为B的匀强磁场，按如图所示的方式接入电路．已知电源内阻为r，滑动变阻器的总电阻为R．有一个质量为m，电量为q的带电粒子，从两板正中间左-物理
• 如图所示的电路中，已知电源的电动势E=3.0V，内电阻r=1.0Ω，电阻R=3.0Ω．已知连入的电压表为理想电压表．当闭合开关S后，电压表的示数为（）A．2VB．2.25VC．2.5VD．3.0V-物
• 如图所示的电路中，电池的电动势为E，内阻为r，电路中的电阻R1、R2和R3的阻值都相同．在电键S处于闭合状态下，若将电键S1由位置1切换到位置2，则下列判断中正确的是（）A．电压表-物理
• 如图所示，灯泡L标有“12V36W”字样，R=6Ω，通电10s且正常发光，根据这些已知条件，可以求出哪些物理量，请一一计算出来．（至少要计算五个物理量即可）-物理
• 在研究两个闭合电路A和B的路端电压U与其总电流I的关系时，得到如图所示的图象，由此可判断（）A．电路A的电动势比电路B的电动势大B．电路A的电源内电阻比电路B的电源内电阻大C．电-物理
• 如图所示，R为电阻箱，为理想电压表．当电阻箱读数为R1=2Ω时，电压表读数为U1=4V；当电阻箱读数为R2=5Ω时，电压表读数为U2=5V．求：（1）电源的电动势E和内阻r．（2）当电阻箱R读数为-物
• 铁路上使用一种电磁装置向控制中心传输信号以确定火车的位置：能产生匀强磁场的磁铁安装在火车首节车厢下面，如图（甲）所示（俯视图），当它经过安放在两铁轨间的线圈时，便会产-物理
• 如图所示，电池的电动势为3V，内阻为0.6Ω。且R1=R2=R3=R4=4Ω。两电表为理想电表，下列说法正确的是[]A.电流表的读数为0.6A，电压表的读数为2.4VB.电流表的读数为0.2A，-高三
• 在图中R1=14Ω，R2=9Ω.当开关处于位置1时，电流表读数I1=0.2A；当开关处于位置2时，电流表读数I2=0.3A.求电源的电动势E和内电阻r。-高二物理
• 将四个电动势均为1.5V、内阻均为0.25Ω的电池串联起来对外供电，要使此电池组输出功率为8W，则输出电流可为[]A.2AB.1.5AC.4AD.3A-高二物理
• 在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。当R2的滑动触头在a端时合上开关S，三个电表A1，A2和V的示数分别用I1，I2和U表示。现-高三物理
• 如图所示电路中，电源电动势为E、内阻为r，电阻R2、R3为定值电阻，R1为滑动变阻器，A、B为水平放置的电容器的上下两个极板。当滑动变阻器R1处于某位置时，A、B两板间的带电油-高三物理
• 如图所示电路，已知R3＝4Ω，闭合电键，安培表读数为0.75A，伏特表读数为2V，经过一段时间，一个电阻被烧坏（断路），使安培表读数变为0.8A，伏特表读数变为3.2V，问：（1）哪个-高二物理
• 如图，当变阻器的滑片P滑动时，四个电表的示数变化的绝对值分别为ΔI1、ΔI2、ΔU1、ΔU2，则有[]A．ΔI1＜ΔI2、ΔU1＞ΔU2B．ΔI1＜ΔI2、ΔU1＜ΔU2C．ΔI1＞ΔI2、ΔU1＞Δ
• 如图所示，电源电动势，内电阻，定值电阻，滑动变阻器的阻值在范围内可调。两平行金属板、倾斜放置，与水平面夹角为60°，两板之间的距离为。闭合开关，待电路稳定后，让一带-高二物理
• 两位同学在实验室利用如图甲所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，-高三物理
• 已知电动势为E、内阻为r的两个相同电源并联后，其等效电源的电动势为E、内阻为。如图所示电路中，两个电源相同，内阻不为零，电流表、电压表都可以当作理想电表，R为定值电阻-高二物理
• 如图所示是一个基本逻辑电路。声控开关、光敏电阻、小灯泡等元件构成的一个自动控制电路。该电路的功能是在白天无论声音多么响，小灯泡都不会亮，在晚上，只要有一定的声音，-高二物理
• 如图所示的电路中，电源的电动势为E，内阻为r，A为灯泡，D为理想的电压表．在变阻器的滑片P由B端向C端滑动的过程中A．A灯变亮，D示数变大B．A灯变亮，D示数变小C．A灯变暗，D示数-高二物理
• 在周期性变化的匀强磁场区域内有垂直于磁场的一半径为r=1m、电阻为R=3.14Ω的圆形线框，当磁感应强度B按图示规律变化时（以向里为正方向），线框中有感应电流产生。⑴画出感应电-高二物理
• 如图所示，M是一小型理想变压器，接线柱a、b接在电压u＝311sin314t（V）的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R2为用半导体热敏材料制成的传感器，电流-高二物理
• 如图所示，两根相距为d的足够长的平行金属导轨位于水平xOy平面内，左端接有阻值为R的电阻，其他部分的电阻均不计。在x>0的一侧存在垂直xOy平面且方向竖直向下的磁场，磁-高三物理
• 如图所示电路中，电源电动势E恒定，内阻，两电表均为理想电表，定值电阻.当开关K断开与闭合时，ab段电路消耗的电功率相等．则下列说法正确的是（）A．电阻、可能分别为3Ω、6ΩB．-高三物理
• 如图电路中，电源电动势12V，内电阻不能忽略。闭合S后，调整R的阻值。使电压表的示数增大△U=2V，在这一过程可A．通过R1的电流增大，增大量为△U/R1B．R2两端的电压减小，减小量-高一物理
• 如图所示是自偶变压器的示意图，负载变化时输入电压不会有大的波动，输电线的电阻用R0表示．如果变压器上的能量损失可以忽略，以下说法正确的是（）A．开关S1接a，闭合开关S后，-高三物理
• （10分）如图所示，理想变压器原线圈中输入电压U1＝3300V，副线圈两端电压U2为220V，输出端连有完全相同的两个灯泡L1和L2，绕过铁芯的导线所接的电压表V的示数U＝2V.求：（1）原线-高二物
• （10分）截面积为0.2m2的100匝的线圈A，处在均匀磁场中，磁场的方向垂直线圈截面，如图所示，磁感应强度为B=（0.6－0.2t）T（t为时间，以秒为单位），R1=3Ω，R2=6Ω，线圈电阻为r-
• 如图，电源内阻不能忽略，R1=10Ω，R2=8Ω，开关K接1时，电压表示数为2V，当开关接2时，电压表示数可能下列读数中的A．2.2VB．1.9VC．1.6VD．1.3V-高一物理
