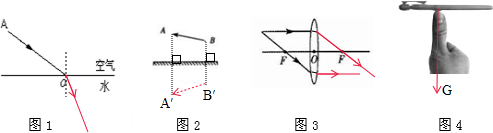

| （1）首先画出法线，然后根据折射规律画出折射光线．光从空气斜射入水中，所以折射角小于入射角．故答案为： （2）先根据像与物关于平面镜对称，作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示： （3）过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点． （4）图中所示汤匙静止时，手指尖与汤匙接触的位置即为重心，过重心作竖直向下的重力．如图所示  |
| （1）首先画出法线，然后根据折射规律画出折射光线．光从空气斜射入水中，所以折射角小于入射角．故答案为： （2）先根据像与物关于平面镜对称，作出端点A、B在平面镜中的像点A′、B′，用虚线连接A′、B′即为物体AB在平面镜中所成的像，如图所示： （3）过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点． （4）图中所示汤匙静止时，手指尖与汤匙接触的位置即为重心，过重心作竖直向下的重力．如图所示 |
题目简介
（1）如图1所示，入射光线AO从空气斜射入水，画出折射光线的大致位置．（2）作出图2中物体AB在平面镜中的像．（3）完成图3中透镜的光路图．（4）如图4所示，把笔放在手指尖上，调节支撑-物理
题目详情
（2）作出图2中物体AB在平面镜中的像．
（3）完成图3中透镜的光路图．
（4）如图4所示，把笔放在手指尖上，调节支撑点，使其在手指尖上静止，请在图中画出笔所受重力的示意图．
