| （1）电流从螺线管的右端流入，左端流出，结合图示的线圈绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极． 答案如下图所示：  （2）分别作A点关于镜面的对称点A′和B点关于镜面的对称点B′．连接A′B′就是AB在平面镜中的像． 答案如下图所示：  （3）过O点做动力F作用线的垂线段即为其动力臂L1． 答案如下图所示：  |
| （1）电流从螺线管的右端流入，左端流出，结合图示的线圈绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极． 答案如下图所示： （2）分别作A点关于镜面的对称点A′和B点关于镜面的对称点B′．连接A′B′就是AB在平面镜中的像． 答案如下图所示： （3）过O点做动力F作用线的垂线段即为其动力臂L1． 答案如下图所示： |
题目简介

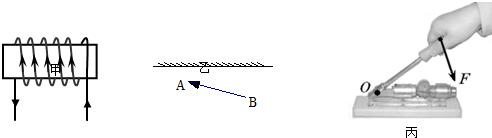

请按下列要求作图．（1）标出图甲通电螺线管的磁极极性．（2）画出图乙中AB在平面镜中的像．（3）画出图丙中新型核桃夹手柄受到力F的力臂．-物理
题目详情
（1）标出图甲通电螺线管的磁极极性．
（2）画出图乙中AB在平面镜中的像．
（3）画出图丙中新型核桃夹手柄受到力F的力臂．
