（18分）

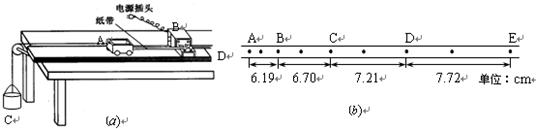

（1）某组同学设计了“探究加速度与物体所受合力及质量的关系”实验．图（）为实验装置简图，A为小车，B为电火花计时器，C为装有细砂的小桶，D为一端带有定滑轮的长方形木板，实验中认为细绳对小车拉力等于细砂和小桶的总重量，小车运动的加速度可用纸带上打出的点求得．

①图（b）为某次实验得到的纸带，已知实验所用电源的频率为50Hz．根据纸带可求出小车的加速度大小为                  m/s2．（结果保留二位有效数字）

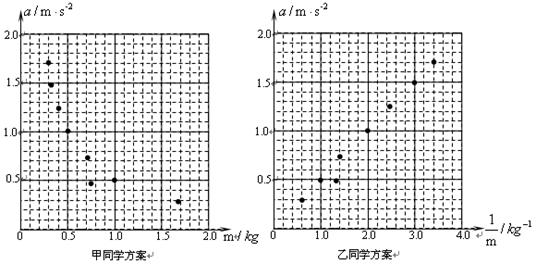

②在“探究加速度与质量的关系”时，保持细砂和小桶质量不变，改变小车质量，分别记录小车加速度与其质量的数据．在分析处理数据时，该组同学产生分歧：甲同学认为应该根据实验中测得的数据作出小车加速度与其质量的图象．乙同学认为应该根据实验中测得的数据作出小车加速度与其质量倒数的图象．两位同学都按照自己的方案将实验数据在坐标系中进行了标注，但尚未完成图象（如下图所示）．你认为同学           （填“甲”、“乙”）的方案更合理．请继续帮助该同学作出坐标系中的图象．

③在“探究加速度与合力的关系”时，保持小车的质量不变，改变小桶中细砂的质量，该同学根据实验数据作出了加速度与合力的图线如图（），该图线不通过坐标原点，试分析图线不通过坐标原点的原因．
答：　　　　　　　　　　　　　　　　　　　　　．

（2）某待测电阻的额定电压为3V（阻值大约为10Ω）．为测量其阻值，实验室提供了下列可选用的器材
A：电流表A1（量程300mA，内阻约1Ω）
B：电流表A2（量程0.6A，内阻约0.3Ω）
C：电压表V1（量程3.0V，内阻约3kΩ）
D：电压表V2（量程5.0V，内阻约5kΩ）
E：滑动变阻器R1（最大阻值为50Ω）
F：滑动变阻器R2（最大阻值为500Ω）
G：电源E（电动势4V，内阻可忽略）
H：电键、导线若干．
①为了尽可能提高测量准确度，应选择的器材为（只需填写器材前面的字母即可）
电流表_________；电压表___________；滑动变阻器_____________．

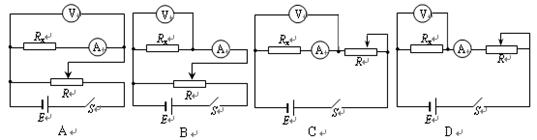

②下列给出的测量电路中，最合理的电路是
题型：计算题难度：中档来源：不详

答案


（1）①3.2

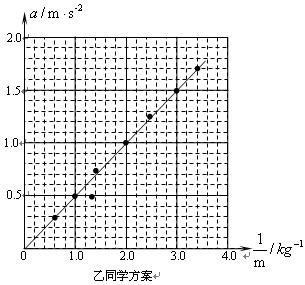

②乙；如下图所示。

③实验前未平衡摩擦力
（2）①A；C；E
②D
