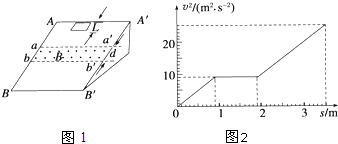

如图1所示，一个质量m=0.1kg的正方形金属框总电阻R=0.5Ω，金属框放在表面绝缘且光滑的斜面顶端（金属框上边与AA′重合），自静止开始沿斜面下滑，下滑过程中穿过一段边界与斜面底边BB′平行、宽度为d的匀强磁场后滑至斜面底端（金属框下边与BB’重合），设金属框在下滑过程中的速度为v，与此对应的位移为s，那么v2-s图象（记录了线框运动全部过程）如图2所示，已知匀强磁场方向垂直斜面向上．试问：（g取10m/s2）
（1）根据v2-s图象所提供的信息，计算出金属框在进入磁场区域前下滑的加速度a，及从斜面顶端滑至底端所需的时间为多少？
（2）匀强磁场的磁感应强度多大？
（3）现用平行斜面沿斜面向上的恒力F作用在金属框上，使金属框从斜面底端BB′（金属框下边与BB′重合）由静止开始沿斜面向上运动，并匀速通过磁场区域后到达斜面顶端（金属框上边与AA′重合）．试计算恒力F的大小．360优课网
题型：问答题难度：中档来源：崇明县二模

答案

由v2-s图象可知，物体运动分为三段，
设位移分别为  S1，S2，S3对应的时间分别为t1，t2，t3，
S1=0.9m   v0=0     匀加速运动
S2=1m   v1=3m/s     匀速运动
S3=1.6m  初速度v1=3m/s   末速度v3=5m/s    匀加速运动
（1）S1=0.9m   v0=0     匀加速运动
由公式v2=2as
得：a1=5m/s2，
t1=
v1
a1
=0.6s
t2=
S2
v1
=class="stub"1
3
s
v32-v12=2a3S3
解得：a3=5m/s2
t3=0.4s
t总=t1+t2+t3=class="stub"4
3
s
（2）线框通过磁场时，线框作匀速运动，线框受力平衡
在AA′a′a区域，对线框进行受力分析
mgsinθ=ma1
穿过磁场区域时，
F安=BIL=mgsinθ
BL
BLv1
R
=ma1
有题干分析得：线框的宽度L=d=
S2
2
=0.5m
解得B=
3
3
T
（3）设恒力作用时金属框上边进入磁场速度为V，根据动能定理得：
FS3-mgS3sinθ=class="stub"1
2
mv2
线框穿过磁场时，F=mgsinθ+BL
BLv
R

又由 mgsinθ=ma1
解得v=class="stub"16
3
m/s，F=class="stub"25
18
N
答：（1）金属框在进入磁场区域前下滑的加速度a是5m/s2，及从斜面顶端滑至底端所需的时间为class="stub"4
3
s
（2）匀强磁场的磁感应强度是
3
3
T
（3）恒力F的大小是class="stub"25
18
N．
