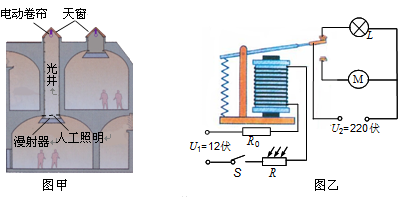

博物馆不能有直射阳光进入展示空间，因为展品在阳光的直接照射下会遭受不同程度的损害。某博物馆采用了一种新的天窗形式——光导天窗（如图甲）。当外界较强的阳光射到天窗时，电动卷帘能随时调整光线的角度和进光量，使适量的光斜射到井壁的平面镜上，把光导入到光井底部的漫射器上。当外界光照太弱时，光井内有人工照明给予补充。
图乙为馆内亮度自动调节电路原理图。R₀为保护电阻。R为光敏电阻，其阻值随光照的强弱而变化，可以近似认为，光照较强时电阻几乎为0；光照较弱时电阻接近于无穷大。M为自动卷帘电动机。

（1）阳光在光井中经过多次   后，通过底部漫射器均匀高效地照射到需要光照的地方。
（2）光敏电阻R相当于控制电路中的   （选填“开关”或“用电器”）。
（3）电磁线圈自身电阻为10欧，允许通过的电流不超过0.12安，当通过电流达到0.06安时能吸合衔铁。则保护电阻R₀的阻值范围是   。
（4）图乙中的L代表光井中所安装的10盏“220V 15W”的节能灯。若这些节能灯正常工作4小时，共消耗多少电能？

题型：问答题难度：中档来源：不详

答案

（1）反射、（2）开关、（3）90欧姆~190欧姆、（4）0.6千瓦时

试题分析：（1）如图太阳光经过多次反射，照到需要光亮的地方。
（2）光敏电阻R相当于控制电路中的开关，来控制电灯或电动机工作。
（3）电磁线圈自身电阻为10欧，允许通过的电流不超过0.12安，当通过电流达到0.06安时能吸合衔铁。则保护电阻R0的阻值范围是：R=U/I=12V/0.12A=100欧姆， R=U/I=12V/0.06A=200欧姆，去掉线圈10欧姆。得90欧姆~190欧姆。
（4）安装的10盏“220V 15W”的节能灯。若这些节能灯正常工作4小时，共消耗多少电能：
P=10×15瓦=150瓦=0.15千瓦、W=Pt=0.15千瓦×4时=0.6千瓦时。
