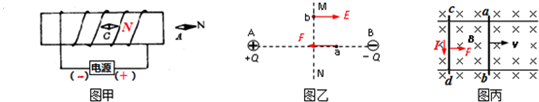

| （1）A处小磁针N极水平向右，知螺线管内部磁场方向水平向右，根据右手螺旋定则知电源的右端为正极，左端为负极． （2）根据场强的叠加知，a处、b处的场强均水平向右，负电荷在a处所受电场力方向水平向左． （3）根据右手定则，知流过cd棒的电流方向竖直向下，根据左手定则知，cd棒所受的安培力水平向右．如图所示．  故答案为：如图所示． |
| （1）A处小磁针N极水平向右，知螺线管内部磁场方向水平向右，根据右手螺旋定则知电源的右端为正极，左端为负极． （2）根据场强的叠加知，a处、b处的场强均水平向右，负电荷在a处所受电场力方向水平向左． （3）根据右手定则，知流过cd棒的电流方向竖直向下，根据左手定则知，cd棒所受的安培力水平向右．如图所示． 故答案为：如图所示． |
题目简介
画图题（1）图甲中，通电螺线管内外各有一个小磁针，请标出电源的正、负极和小磁针C的N极．（2）图乙中，A、B两点放置等量异种点电荷，MN为AB连线的垂直平分线，a点在AB连线上，b-物理
题目详情

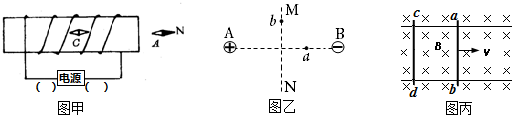

（1）图甲中，通电螺线管内外各有一个小磁针，请标出电源的正、负极和小磁针C的N极．
（2）图乙中，A、B两点放置等量异种点电荷，MN为AB连线的垂直平分线，a点在AB连线上，b点在MN上，请画出：①放在a点带负电的检验电荷的受力方向；②b点电场强度的方向．
（3）图丙中，同一水平面上的平行导轨上搁置了二根与导轨接触良好的金属棒ab和cd，竖直方向的匀磁场强垂直穿过导轨平面，让ab棒向右运动、cd棒保持静止，请在图上标出ab棒中感应电流的方向和cd棒所受的磁场力方向．
