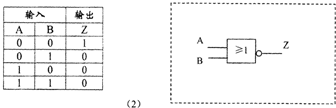

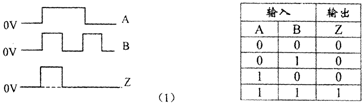

（1）输入端A、B都满足条件，事件才能发生，该逻辑关系为与逻辑关系，则输入“0，0”，则输出为“0”；输入为“0，1”，输出为“0”，输入为“1，0”，输出为“0”，输入为“1，1”，输出为“1”．输出端的信号如图所示． （2）根据题意，该逻辑关系为或非逻辑关系，或非门，真值表、逻辑门符号如图  答：（1）输出端Z输出的电信号和该门电路的真值表如图1． （2）真值表和门电路符号如图2． |
| （1）输入端A、B都满足条件，事件才能发生，该逻辑关系为与逻辑关系，则输入“0，0”，则输出为“0”；输入为“0，1”，输出为“0”，输入为“1，0”，输出为“0”，输入为“1，1”，输出为“1”．输出端的信号如图所示． （2）根据题意，该逻辑关系为或非逻辑关系，或非门，真值表、逻辑门符号如图 答：（1）输出端Z输出的电信号和该门电路的真值表如图1． （2）真值表和门电路符号如图2． |
题目简介
有一个电路决定是否工作，电路中用A和B分别表示二个元件，用C和D分别表示另二个元件），如果工作，输出为高电势．（1）如果A和B都滿足条件（“滿足条件”输入为高电势）工作，则电路-物理
题目详情

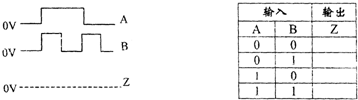

（1）如果A和B都滿足条件（“滿足条件”输入为高电势）工作，则电路才一起工作．请画出输出端Z输出的电信号，并完成该门电路的真值表．

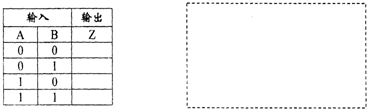

（2）如果其中任何一个损坏，或两个都损坏（“损坏”输入为高电势），则电路都无法工作．请根据以上情况完成真值表，并在虚线框内画出用门电路符号表示的逻辑电路图
