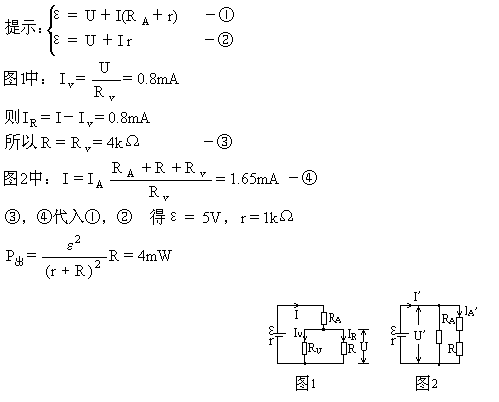

内阻RV＝4kΩ的电压表和内阻RA＝125Ω的电流表，如图1连接时，示数分别为3.2V和1.6mA．如图2连接时，示数分别为3.35V和0.812mA．若把电阻R直接接到电源上，则它所消耗的电功率-物
