如图12所示，在竖直平面内有一圆形绝缘轨道，半径R=1m，处于垂直于轨道平面向里的匀强磁场中，一质量为，带电量为的小球，可在内壁滑动。现在最低点处给小球一个水平初速度v-物理

题目简介

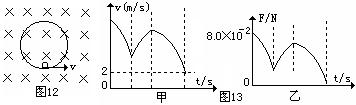

如图12所示，在竖直平面内有一圆形绝缘轨道，半径R=1m，处于垂直于轨道平面向里的匀强磁场中，一质量为

，带电量为

的小球，可在内壁滑动。现在最低点处给小球一个水平初速度v0，使小球在竖直平面内逆时针做圆周运动，图13甲是小球在竖直平面内的速率v随时间变化的情况，图13乙是小球所受轨道的弹力F随时间变化的情况，已知小球能

有两次到达圆形轨道的最高点。结合图象和数据（g="10" m/s2），求：
（1）磁感应强度的大小；
（2）小球从开始运动至图甲中速度为2m/s的过程中，摩擦力对小球做的功。

题型：问答题难度：偏易来源：不详

（1）B=0.1T（2）

（1）由甲图可知，小球第二次过最高点时，速度大小为2m/s，由乙图可知此时轨道与球间的弹力为0，所以有：

，代入数据可得：B=0.1T
（2）从乙图可知小球第一次过最低点时，轨道与球间的弹力为：F=8.0×10-2N，由牛顿第二定律可得：

，解得：v0=7m/s,由于在上过程中洛仑兹力不做功，根据动能定理可得：

，代入数据可得：
