如图所示，两根完全相同的轻质柔软细导线将质量为10g、长为30cm的金属杆AB从两端点悬挂起来，导线竖直，金属杆处于水平状态且中间20cm处于0.5T的矩形匀强磁场中．对金属杆通-物理

题目简介

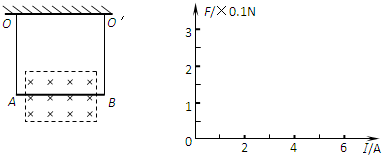

如图所示，两根完全相同的轻质柔软细导线将质量为10g、长为30cm的金属杆AB从两端点悬挂起来，导线竖直，金属杆处于水平状态且中间20cm处于0.5T的矩形匀强磁场中．对金属杆通电，当金属杆对导线的拉力恰好为0时，（g=10m/s²）求：

360优课网

（1）电流的大小和方向；
（2）保持题中的电流大小不变，将电流反向，导线OA对金属杆的拉力是多少？
（3）保持（2）问中电流方向不变，请你作出导线OA的拉力随电流大小的变化关系．

题型：问答题难度：中档来源：不详

（1）杆受力如图所示
由平衡条件得：mg=BIL，
解得：I=class="stub"mg

=class="stub"0.01×10

0.5×0.2

A=1A；
由左手定则可知，电流方向从A到B．
（2）电流反向后杆受力如图所示，

360优课网

由平衡条件得：
FOA+FO′B=G+FA，
其中：FOA=FO′B，G=FA，
解得：FOA=G=0.1N；
（3）由2FOA=G+BIL得，
绳子的拉力 FOA与电流I的关系：
FOA=class="stub"G+BIL

=0.05+0.05IA，
导线OA的拉力随电流大小的变化关系如图所示；
答：（1）电流的大小为1A，方向从A到B；
（2）导线OA对金属杆的拉力是0.1N．
（3）导线OA的拉力随电流大小的变化关系图象如图所示．
