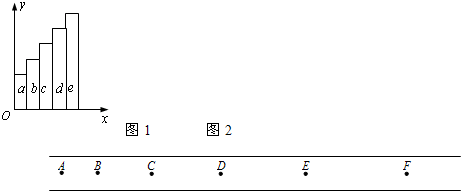

在“利用打点计时器测定匀加速直线运动加速度”的实验中，打点计时器接在50Hz的低压交变电源上．某同学在打出的纸带上每5点取一个计数点，共取了A、B、C、D、E、F六个计数点（每相邻两个计数点间的四个点未画出）．从每一个计数点处将纸带剪开分成五段（分别为a、b、c、d、e段），将这五段纸带由短到长紧靠但不重叠地粘在xoy坐标系中，如图1所示，由此可以得到一条表示v-t关系的图线，从而求出加速度的大小．

360优课网

（1）①请你在xoy坐标系中用最简洁的方法作出能表示v-t关系的图线（作在答卷纸上），②并指出哪个轴相当于v轴？答：______；
（2）从第一个计数点开始计时，为求出0.15s时刻的瞬时速度，需要测出哪一段纸带的长度？答：______；
（3）若测得a段纸带的长度为2.0cm，e段纸带的长度为10.0cm，则可求出加速度的大小为______m/s²．

题型：问答题难度：中档来源：湖北模拟

答案

（1）纸带的高度之比等于中间时刻速度之比，也就是说图中a段纸带高度代表0.05s时的瞬时速度，b纸带高度代表0.15s时的瞬时速度，
c纸带高度代表0.25s时的瞬时速度，d的高度代表0.35s时的瞬时速度，e代表0.45s时的瞬时速度．
所以在xoy坐标系中用最简洁的方法作出能表示v-t关系的图线，如图所示．在xoy坐标系中y轴相当于v轴；
（2）b纸带高度代表0.15s时的瞬时速度，所以为求出0.15s时刻的瞬时速度，需要测出b段纸带的长度．
（3）若测得a段纸带的长度为2.0cm，时间时0.1s，所以平均速度也就是0.05s时的瞬时速度为0.2m/s；e段纸带的长度为10.0cm，所以平均速度也就是0.45s时的瞬时速度为1m/s；由由以上可知△v=0.8m/s，△t=0.4s；所以加速度a=class="stub"△v

△t

=2.0m/s2
故答案为：（1）①如右图所示 ②y轴（2）b （3）2.0
