电源的输出功率P跟外电路的电阻R有关，

I（A）	0.2	0.28	0.36	0.44	0.52	0.6
U（V）	3.00	2.6	2.2	1.4	1.4	1.00
U/I		9.3	6.1	4.1	2.7
UI（W）		0.73	0.79	0.79	0.73

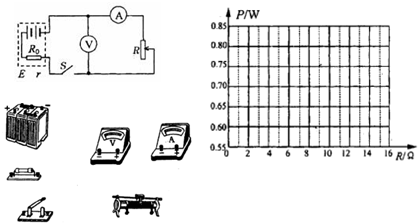

如图是研究它们的关系的实验电路．为了便于进行实验和保护蓄电池，给蓄电池串联了一个定值电阻R_O，把它们一起看作电源（图中虚线框内部分）．电源的内电阻就是蓄电池的内电阻和定值电阻R_O之和，用r表示．电源的电动势用E表示．不考虑电表对电路的影响．
①在实物图中按电路图画出连线，组成实验电路；
②下表中给出了6组电压表和电流表的读数数据，并进行了四组运算，请将另两组数据填上；
③根据这些数据，在方格纸中画出P-R关系图线．根据图线可知，电源输出功率的最大值是______W，此时对应的外电阻是______Ω．

360优课网

题型：问答题难度：中档来源：不详

答案

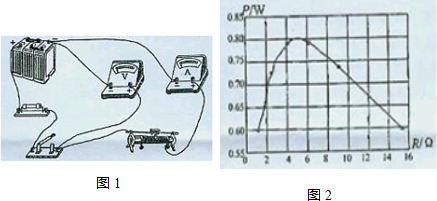

①根据实验电路图连接实物电路图，实物电路图如图1所示．
②根据表中实验数据，求出电阻与电功率值如下表所示．

I（A）	0.2	0.28	0.36	0.44	0.52	0.6
U（V）	3.00	2.6	2.2	1.4	1.4	1.00
U/I	15	9.3	6.1	4.1	2.7	1.7
UI（W）	0.60	0.73	0.79	0.79	0.73	0.60

③应用描点法作图，P-R图象如图2所示；由P-R图象可知，电源最大输出功率为0.80W，此时外电阻为5Ω；

360优课网

故答案为：①如图1所示；②如上表所示；③如图2所示；0.80；5．
