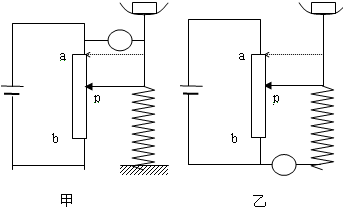

在研究课上，王明和夏青两位同学分别设计了如甲，乙两图所示的电子秤．所用器材相同，电源电动势为E，内阻不计．可变电阻长为L，电阻为R．弹簧导电，劲度系数为K，其电阻不计．连接甲图中的电压表的导线可伸缩自由伸缩．不测量时指针P均在a处（如图中虚线所示）．使电压表的示数与所称的重力对应便成为电子秤．
（1）不称重时，甲，乙两图中的电压表示数分别是多大？
（2）分别写出对应于甲，乙两种设计，所称重力G与电压表的示数u以及E，K，L的关系式．
（3）比较甲，乙两个电路，哪一个比较好？为什么？
（4）设想两种设计的电子秤测重力时可能出现的问题（不必解答）

360优课网

题型：问答题难度：中档来源：金山区二模

答案

（1）不测量时指针P均在a处（如图中虚线所示）．此时甲图电压表直接短接了，故电压表示数为0，而乙图电压表直接接在电源两端，故电压表示数为电源电动势E．
（2）甲图：电压表的电压U=class="stub"E

x，根据胡克定律得x=class="stub"G

，所以U=class="stub"E

•class="stub"G

，故G=class="stub"kLU

．
乙图：电压表的电压U=E-class="stub"E

x，根据胡克定律得x=class="stub"G

，所以U=E-class="stub"E

•class="stub"G

，故G=

kL(E-U)

．
（3）甲好，重力与电压表示数成正比，表的刻度均匀，误差小．乙的重力与电压表示数不成正比，表的刻度不均匀，误差大．
（4）重力太小读不出；重力太大超出量程．
答：（1）不称重时，甲，乙两图中的电压表示数分别是0、E．
（2）甲所称重力G与电压表的示数u以及E，K，L的关系式为：G=class="stub"kLU

，乙为：G=

kL(E-U)

．
（3）甲设计的电路好，因为重力与电压表示数成正比，表的刻度均匀，误差小．乙的重力与电压表示数不成正比，表的刻度不均匀，误差大．
（4）两种设计的电子秤测重力时可能出现的问题：重力太小读不出；重力太大超出量程．
