| （1）首先在F1的方向上做出力F1的作用线，然后从支点O向F1的作用线引垂线，垂线段的长度即为力臂L1． F1使起子沿逆时针转动，其中盖对起子的力阻碍了起子的转动，所以是阻力F2，方向竖直向下，如下图所示：  （2）如下图，用3段绳子吊着动滑轮，是最省力的绕绳方法．  （3）由图可知，左面的“○”与下边的灯是串联，所以此“○”应填入电流表； 右面的“○”与右边的灯是并联的，所以，此“○”应填电压表．如图：  （4）L1和L2灯泡并联，K2串联在L2支路上，开关K1一定串联在干路上．如图所示：  |
| （1）首先在F1的方向上做出力F1的作用线，然后从支点O向F1的作用线引垂线，垂线段的长度即为力臂L1． F1使起子沿逆时针转动，其中盖对起子的力阻碍了起子的转动，所以是阻力F2，方向竖直向下，如下图所示： （2）如下图，用3段绳子吊着动滑轮，是最省力的绕绳方法． （3）由图可知，左面的“○”与下边的灯是串联，所以此“○”应填入电流表； 右面的“○”与右边的灯是并联的，所以，此“○”应填电压表．如图： （4）L1和L2灯泡并联，K2串联在L2支路上，开关K1一定串联在干路上．如图所示： |
题目简介

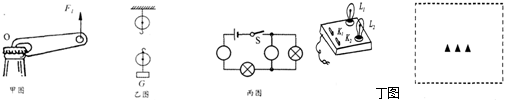

根据题意作图：（1）如图甲所示，画出作用在开瓶起子上动力F1的力臂和阻力F2的示意图．（2）用如图乙所示滑轮组提升重物，若要使拉力F最小，请你在图中画出绳子的绕法．（3）在图丙中-物理
题目详情
（1）如图甲所示，画出作用在开瓶起子上动力F1的力臂和阻力F2的示意图．
（2）用如图乙所示滑轮组提升重物，若要使拉力F最小，请你在图中画出绳子的绕法．
（3）在图丙中的“O”内填上合适的电表，使合上开关两个小灯都能发光．
（4）一个照明用的灯具如图丁所示，接上电源后闭合开关K1、K2时两灯都发光，再断开K1，则两灯都不发光；闭合K1，断开K2，则L1发光，L2不发光．试根据这些现象在丁图虚线框内画出该灯具内的电路图．
