(1)灯泡 L
1
、L
2

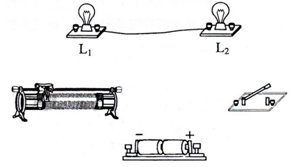

规格相同,按图所示电路图连接图的电路,要求滑动变阻器接入电路中的电阻值最大
(2)正确连接电路后,闭合开关,观察不到亮灯发光,将一根导线接在 L
1
两端时,观察到 L
2
会发光,据此猜想有可能是两灯的实际电功率太小,也可能是 L
1
断路。扼要写出确定上述哪一个猜想正确的检测过程。
检测方法
观察到的现象
得出的结论

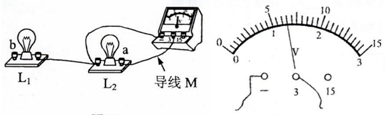

(3)更换元件后,两灯发光,小明用一个电压表分别测图电路中两灯电压:如图所示,将电压表正确接在 L
2
两端(电路的其他部分没有画出),电压表示数如图所示,则 L
2
两端电压为____V。为了测 L
1
的电压,把图 24 中的导线 M 的左端从 a 接线柱改接到 b 接线柱。这样能测出L
1
的电压吗?________。原因是:
________________________________________________________________
。
题型:实验题
难度:中档
来源:不详
答案
(1)电路连接如下图(2)见下表(3)1.3v 不能,直接改接到 b 接线柱,电压表的正负极将弄反了。
检测方法
观察到的现象
得出的结论
用一根导线接在 L2 两端
L 1 亮
两灯的实际电功率太小
L1 不亮
L1 断路
(1)两灯泡为串联,滑动变阻器接线方式一上一下,要是滑动变阻器的阻值最大,就要使得滑片远离下端接线柱(2)两盏灯完全一样,之前用一根导线接在
两端,
发光,故障可能是两灯的实际电功率太小。电路只能满足一盏灯发光,也可能是
断路。但是反过来用一根导线接在
两端如果
发光说明
没有断路,那就是两灯实际电功率太小。如果
不亮,那就是
断路。
(3)电压表读数注意量程分度值。电压表接线柱注意是电流从正接线柱进从负接线柱出。本来M接的是正极,换过去接b点就结成电源负极了。电压表会反偏。
