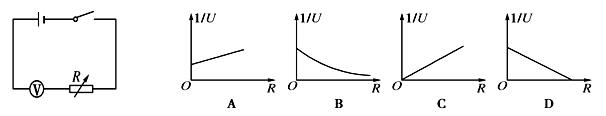

利用下面左图所示电路可以测出电压表的内阻．已知电源的内阻可以忽略不计，R为电阻箱．闭合开关，当R取不同阻值时，电压表对应有不同读数U.多次改变电阻箱的阻值，所得到的－R-高二物理

更多内容推荐

• 在图所示的电路中，电源电动势为E、内电阻为r.在滑动变阻器的滑动触片P从图示位置向下滑动的过程中A．电路中的总电流变大B．路端电压变大C．通过电阻R2的电流变大D．通过滑动变-高二物理
• 当某一导体的两端电压为3V时，通过该导体的电流强度为0.3A，如果使该导体两端的电压再增加6V，那么此导体的电阻和通过它的电流强度分别是A．10Ω、0.6AB．20Ω、0.6ªC．-高二物理
• 如图（1）所示的电路中，R1为定值电阻，R2为滑动变阻器．闭合电键S后，调节滑动变阻器，将滑动变阻器的滑片从a滑向b的过程中，两电压表的示数随电路中电流变化的完整过程图线如-物理
• 两电阻R1、R2的伏安特性曲线如图所示，据此判断（）A．两电阻的阻值大小之比R1：R2=.1：3B．两电阻的阻值大小之比R1：R2=.3：1C．将R1、R2并联在电路中，通过的电流比I1：I2=.1：
• （12分）如图，光滑斜面的倾角α＝30°，一个矩形导体线框abcd放在斜面内，ab边水平，长度l1＝1m，bc边的长度l2＝0．6m，线框的质量m＝1kg，总电阻R＝0．1Ω，线框通过细线与质量为m＝
• 用伏安法测一节干电池的电动势和内电阻。(1)用图所示的甲、乙两个供实验的电路图，实验时应选用电路图______。(2)选用较好的电路后，由于安培表和伏特表内电阻对电路的影响，-高一物理
• 在“测绘小灯泡的伏安特性曲线”的实验中，某同学根据测得的数据，画出了如图所示的I-U图象.从图象中可以看出：当小灯泡两端的电压为U1时，通过灯丝的电流为I1，则此时灯丝的电-高二物理
• 关于电动势，下列说法中正确的是：A．电动势就是电源两极间的电压B．电动势表征电源把其他形式的能转化为电能的本领大小C．电动势越大，说明非静电力在电源内部把单位电荷量的正-高二物理
• 如下图甲所示，一个由导体做成的矩形线圈abcd，以恒定速率v向右运动，从无场区进入匀强磁场区，磁场宽度大于矩形线圈的宽度da，然后出来，线圈平面始终与磁场垂直。若取逆时-高二物理
• 利用如图所示的电路可测出电压表的内阻，电源的内阻可以忽略，R为电阻箱．当R取不同阻值时，电压表均对应有不同读数U.多次改变电阻箱的阻值，所得到的－R图象为下图中的()-高二物理
• 如图所示，E为电源，其内阻不可忽略，RT为热敏电阻，其阻值随温度的升高而减小，L为指示灯泡，C为平行板电容器，G为灵敏电流计。闭合开关S，当环境温度明显升高时，下列说法-高三物理
• 如图所示，电源电动势E=10V，内电阻r=1.0Ω，电阻R1=5.0Ω、R2=4.0Ω、R3=2.0Ω、R4=6.0Ω，水平放置的平行金属板相距d=4.5cm，原来单刀双掷开关S接b，在两板中心的带电
• 如图所示的电路中，电源电动势为E，内电阻为r，L为小灯泡（其灯丝电阻可以视为不变），R1和R2为定值电阻，R3为光敏电阻，其阻值的大小随照射光强度的增强而减小。闭合开关S后，-高三物理
• 在如图所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为ε，内阻为r。设电流表A的读数为I，电压表V的读数为U。当R5的滑动触点向图中a瑞移动时[]A、I-高三物理
• 如右图所示，M是一个小型理想变压器，原、副线圈匝数之比n1：n2＝10：1，接线柱a、b间接一正弦交变电源，电压u＝311sin100πtV．变压器右侧部分为一火警系统原理图，其中R1为一定值-高三物
• 三个电阻的阻值之比为R1∶R2∶R3=1∶2∶5，并联后接入电路，则通过三个支路电流的比值为A．1∶2∶5B．5∶2∶1C．10∶5∶2D．2∶5∶10-高二物理
• NTC热敏电阻器即负温度系数热敏电阻器，也就是指阻值随温度的升高而减小的电阻。负温度系数的热敏电阻R2接入如右图所示电路中，R1为定值电阻，L为小灯泡，当温度降低时（不考-高二物理
• 用电压表、电流表测定a、b两节干电池的电动势Ea、Eb和内电阻ra、rb时，画出的图线如图所示，则由此图线可知（）A．、B．、C．、D．、-高二物理
• 如图所示，两个相同变压器的副线圈接有相同的灯泡L1、L2，原线圈接有定值电阻R，导轨和金属棒MN的电阻不计．现使金属棒沿轨道向右匀速运动，乙图中金属棒移动速度大于甲图中棒-物理
• 如图所示，在0≤x≤2L的区域内存在着匀强磁场，磁场方向垂直于xy坐标系平面(纸面)向里。具有一定电阻的矩形线框abcd位于xy坐标系平面内，线框的ab边与y轴重合，bc边长为L。设线-高三物理
• 氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化。在图所示电路中，不同的一氧化碳浓度对应传感器不同的电阻值，电压表的示数与一氧-高三物理
• 如图所示的电路中，R1=9Ω，R2=30Ω，S闭合时，电压表V的示数为11.4V，电流表A的示数为0.2A，S断开时，电流表A的示数为0.3A，求：（1）电阻R3的值；（2）电源电动势E和内阻r的值-
• （10分）如图所示的电路中，电源的电动势E=10V，内阻可忽略不计，各电阻的阻值分别为R1=20Ω，R2=30Ω，滑动变阻器的最大阻值R=50Ω，电容器的电容C=20μF，则：（1）合上电键S，将滑-
• 某闭合电路的路端电压U随外电阻R变化的图线如图所示，当R很大时，U约为3V．则电源的电动势为_______V，内电阻为_____，当U=2V时，电源的输出功率为____W．-高二物理
• 如图所示，A、B、C、D是四只相同的灯泡，电源的电动势和内阻保持不变。当滑动变阻器的滑动片向上滑动时，下列说法正确的是A.A灯变暗B.B灯变亮C.C灯变亮D.D灯变亮-高二物理
• 2011年7月6日18时45分，山东省枣庄防备煤矿有限公司井下255米处一台空气压缩机着火，初步核查造成事故区域36名矿工被困．井内装有火警报警器，如图是其部分电路示意图．其中R2-高三物理
• 如图所示，电路中电源电动势E恒定，内阻r=2Ω，定值电阻R3=4Ω。ab段电路消耗的电功率在开关S断开与闭合时相等，则以下说法中正确的是A．电阻R1、R2可能分别为3Ω、9ΩB．电阻R1、-高二物理
• 如图为两个不同闭合电路中两个不同电源的U－I图象，则下列说法正确的是()A．电动势E1＝E2，发生短路时的电流I1>I2B．电动势E1＝E2，内阻r1>r2C．电动势E1＝E2，内阻r1&
• 如图所示电路中，电源电动势为E，电源内阻为r，串联的固定电阻为R2，滑动变阻器的总阻值是R1，电阻大小关系为R1=R2=r，则在滑动触头从a端滑到b端过程中，下列描述正确的是（）-物理
• 我国北京正负电子对撞机的储存环是周长为240m的近似圆形轨道，当环中的电流是10mA时(设电子的速度是3×107m/s)，在整个环中运行的电子数目为(电子电量e＝1.6×10－19C)()A．5×10
• 电源电动势的大小反映的是().A电源把电能转化成其他形式的能的本领的大小B电源把其他形式的能转化为电能的本领的大小C电源单位时间内传送电荷量的多少D电流做功的快慢.-高二物理
• 如图所示，电源电动势为E，内阻为r，滑动变阻器电阻为R，开关闭合。两平行金属极板a、b间有垂直纸面向里的匀强磁场，一带正电粒子正好以速度v匀速穿过两板。不计带电粒子的重-高二物理
• 如图所示，图线1表示的导体的电阻为R1，图线2表示的导体的电阻为R2，则下列有关说法正确的是（）A．R1：R2=1：3B．R1：R2=3：1C．将R1与R2串联后接于电源上，则电流比I1：I2=1：3
• 如图所示当可变电阻R的滑片向b端移动时，通过电阻、、的电流强度、、的变化情况是()A．变大，、变小B．、变大，变小C．变小，、变大D．、变小，变大-高二物理
• 如图所示，AB间电压恒为11V，R为阻值较大的滑动变阻器，P为R的中点，且一只0~5V~15V的双量程电压表的“5V”档测PB间的电压时，电压表恰好满偏，若换用“15V”挡测，则电压表的示-高二物理
• 在如图所示的U－I图象中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的伏安特性曲线．用该电源直接与电阻R相连组成闭合电路，由图象可知()A．电源的电动势为-高三物理
• 如图，一台模型发电机的电枢是矩形导线框abcd，其ab和bc边长均为0.2m，匝数N＝100，它在磁感应强度B＝0.2T的匀强磁场中，绕通过线框对称中心且垂直于磁场方向轴OO'匀速转动-高三
• 下图甲为分压器接法电路图，电源电动势为E，内阻不计，变阻器总电阻为r。闭合电键S后，负载电阻R两端的电压U随变阻器本身a、P(滑片）两点间的阻值Rx变化的图线应最接近于乙图-高二物理
• 一个标有“220V，60W”的白炽灯泡，加上的电压U由零逐渐增大到220V，在此过程中，如果用图线来表示电压(U）和电流(I）的关系，图中给出的四个图线中，符合实际的是（）-高二物理
• 在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示．M是贴在针口处的传感器，接触到药液时其电阻RM发生变化，导致S两端电压U增大，装置发-高二物理
• 如图所示，R为电阻箱，V为理想电压表。当电阻箱读数为R1=2Ω时，电压表读数为U1=4V；当电阻箱读数为R2=5Ω时，电压表读数为U2=5V。求：（1）电源的电动势E和内阻r；（2）当电阻箱R读-高三
• 如图所示，电源电动势为E，内阻为r，电表均为理想表,电路正常工作。下列说法正确的是A．当滑片向左滑动时，电压表的示数增大，且与外电阻成正比B．当滑片向左滑动时，电流表的-高二物理
• 如图所示的电路中，输入电压U恒为12V，灯泡L上标有“6V，12W”字样，电动机线圈的电阻RM=0.50Ω，若灯泡恰能正常发光，以下说法中正确的是()A．电动机的输入功率为12WB．电动机的-高二物理
• 如图所示电路中，当滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是[]A．电压表读数变大，通过灯L1的电流变大，灯L2变亮B．电压表读数变小，通过灯L1的电流变小，灯L2变-高二物理
• 如图所示，电源内阻不能忽略，安培表、伏特表都是理想电表，当滑动变阻器R的滑动头从a端滑到b端过程中下列说法正确的是（）A．V的示数先增大后减小，A示数增大B．V的示数先增大后-高三物理
• 如图所示电路，当变阻器的滑片向下滑动时，关于电灯L的亮度及电压表示数变化判断正确的是（）A．L变暗B．L变亮C．电压表读数变大D．电压表读数变小-高二物理
• 如图所示的电路中，电池的电动势E="9.0"V，内电阻r=2.0Ω，固定电阻R1=1.0Ω，R2为可变电阻，其阻值在0～10Ω范围内调节，问：取R2=_______Ω时，R1消耗的
• 如图所示，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接电阻R0、R1和R2。电路中分别接了理想交流电压表V1、V2和理想交流电流表A1、A2，导线电阻不计，如图所示，-高三物理
• 如图所示，为相同的两个灯泡，当闭合电键时，两灯泡均发光，当变阻器的滑片向下端滑动时.则A．灯变亮，灯变暗B．灯变暗，灯变亮C．、灯均变亮D．、灯均变暗-高二物理
• 如图所示的电路中，已知电压表可视为理想电压表，电阻R＝10Ω，当开关S断开时，电压表示数为6V，当开关S闭合时，电压表示数为5.46V，则电源的内阻为多少？-高二物理
