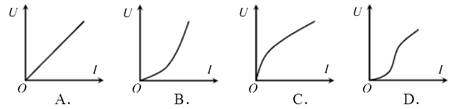

一个标有“220V、60W”的白炽灯泡，两端电压由零开始逐渐增大到220V，在此过程中，电压U和电流I的关系可用图线表示．在下面所示的图线中，符合实际的是（）-高二物理

更多内容推荐

• 如图所示电路中，三只灯泡原都正常发光，当滑动变阻器的滑动触头P向右移动时，下面判断正确的是A．和L3变暗，变亮B．变暗，变亮，亮度不变C．中电流变化值大于中电流变化值D．上-高二物理
• 某同学将一直流电源的总功率P总、输出功率P出、和电源内部的热功率P内随电流I变化的图线画在同一坐标系中，如图所示，则下列说法中正确的是[]A．图线b表示输出功率P出随电流I-高三物理
• 蓄电池的电动势为2V,干电池的电动势为1.5V，这表明()A．在相同的时间内蓄电池比干电池转化更多的化学能B．在相同的电量通过电池时，蓄电池比干电池转化更多的化学能C．在相同的-高二物理
• 如图所示，a、b、c为同一种材料做成的电阻，b与a的长度相等但横截面积是a的两倍；c与a的横截面积相等但长度是a的两倍。当开关闭合后，三个理想电压表的示数关系是A．V1的示数-高二物理
• 电路如图所示，电源电动势E＝28V，内阻r＝2Ω，电阻R1＝12Ω，R2＝R4＝4Ω，R3＝8Ω，C为平行板电容器，其电容C＝3.0pF，虚线到两极板距离相等，极板长l＝0.20m，两极板的间距d＝1
• 在如图所示的电路中，电源电动势E=3.0V，内电阻r=1.0Ω；电阻R1=10Ω，R2=10Ω，R3=30Ω，R4=35Ω；电容器的电容C=100μF，电容器原来不带电，求接通开关S后流过R4的总电荷
• 如右图所示的电路中，电阻R1=10Ω，R3=5Ω，R4=10Ω，电容器电容C=2μF，电源电动势E=15V，内阻不计，要使电容器不带有电，变阻器R2的阻值应调为（）A．8ΩB．16ΩC．20ΩD．40
• 某同学将一直流电源的总功率P,输出功率和电源内部的发热功率随电流I变化的图线画在同一坐标系中，如右图中的a、b、c所示。则下列说法中正确的是（）A.图线b表示输出功率随电流-高二物理
• 在如图所示的电路中，电源电动势为E，内电阻为r，C为电容器，R0为定值电阻，R为滑动变阻器.开关闭合后，灯泡L能正常发光．当滑动变阻器的滑片向右移动时，下列判断正确的是（-高二物理
• 如图所示电路，电源电动势保持不变，内阻不可忽略。闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A．滑片P是向左滑动的B．电压表V的示数逐渐变-高二物理
• 如图，倾角为θ，间距为L的光滑导轨上水平放置一条长也是L的直导线，若电源电动势为E，电源内阻为r，直导线电阻为R，其余部分电阻不计，磁感应强度大小为B，方向垂直斜面向上-物理
• 某同学按如图5所示的电路进行实验，实验时该同学将滑动变阻器的滑动触头P移到不同位置时测得各电流表的示数不同、各电压表的示数也不同，已知图中的电压表和电流表均为理想表-高二物理
• 电源的电动势为3.0V，输出电流为3.0A，由此可知A．内外电阻相差1.0ΩB．内外电阻之和为1.0ΩC．短路电流为1.0AD．断路时的路端电压为3.0V-高二物理
• 电阻R1和R2的伏安特性曲线如图甲，把R1和R2串联接成图乙所示的电路．则下面说法正确的是A．由甲图可知R1＞R2B．由甲图可知R1＜R2C．调节R0，一定可以使R1、R2上的电压相等D．两电阻-高二
• 图示的电路中，闭合电键K后，灯a和b都正常发光，后由于某种故障使灯b突然变亮，电压表读数增加，由此推断这故障可能是A．a灯灯丝烧断B．电阻R2短路C．电阻R2断路D．电容被击穿短-高二物理
• 如图所示的电路中，各个电键均闭合，且k2接a，现要使静止在平行板电容器两极板之间的带电微粒向下运动，则应该：()A．将k1断开B．将k2掷在bC．将k2掷在cD．将k3断开-高二物理
• 如图所示电路中，电动势为E，内阻为r的电源与一滑动变阻器构成闭合电路，当滑动触片移动时，滑动变阻器两端电压和电路中电流的关系图象如下图中的（）-高二物理
• （8分）有一个边长为，匝数为匝的正方形闭合线圈处在磁场中，在秒时间内穿过闭合线圈的磁场的磁感应强度B按如图的B-t图所示的规律变化。求：(1)闭合线圈中的感应电动势多大？(2)-高二物理
• 先后按图中（1）、（2）所示电路测同一未知电阻阻值Rx，已知两电路两端电压恒定不变，若按图（1）所示电路测得电压表示数为6V，电流表示数为2mA，那么按图（2）所示电路测得的结果应-高二物理
• 如图所示的电路中，当滑动变阻器的滑动头向上移动时，下列结论正确的是（）A．电压表的示数增大，电流表的示数减小．B．电压表和电流表的示数都增大．C．电压表的示数减小，电流表的-高二物理
• 如图所示，电源电动势E=3V，内阻不计，电容器电容G=2×10-8F，电阻R1=R2=2Ω，R3=4Ω，R的最大值为4Ω．开关S闭合后，当滑动变阻器的滑片P由b端滑到a端时，则（）A．电压表的示数变大
• 在如图所示的电路中，电源电动势为E、内电阻为r，将滑动变阻器的滑片P从图示位置向右滑动的过程中，关于各电表示数的变化，下列判断中正确的是A．电压表V的示数变大B．电流表A-高二物理
• 如图所示的电路中，滑动变阻器的滑片P从a滑向b的过程中，3只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列各值可能出现的是（）A．ΔＵ１＝3Ｖ、ΔＵ２＝2Ｖ、ΔＵ３＝1ＶB．ΔＵ１＝1
• 如图所示，在光滑的水平面上，有一垂直向下的匀强磁场分布在宽度为L的区域内，现有一个边长为a（a＜L）的正方形闭合线圈以初速度vo垂直磁场边界滑过磁场后，速度为v（v＜vo），则（-物理
• 用伏安法测一节干电池的电动势和内电阻，伏安图象如图所示，根据图线回答：（1）干电池的电动势和内电阻各多大？（2）图中a点对应的外电路电阻是多大？电源此时内部热功率是多少？（3-物理
• 关于电源电动势，下面说法不正确的是（）A．并联在电源两极的电压表的示数一定等于电源电动势B．电动势越大的电源，将其它能转化为电能的本领一定越大C．电路接通后，电源两端的电-高二物理
• 电路中路端电压随干路电流变化的图象如图所示，图中纵轴的起点为1.2V，则电源的电动势和内电阻应是：（）A．E=0.3V，r=0.5ΩB．E=1.5V，r=3.0ΩC．E=1.5V，r=0.5ΩD．E=
• （12分）如图所示，一交流发电机的线圈在匀强磁场中匀速转动，线圈匝数N=100，线圈电阻r=3Ω，ab=cd=0.5m，bc=ad=0.4m，磁感应强度B=0.5T，电阻R=311Ω，当线圈以n=30
• 图甲为某一小灯泡的U－I图线，现将两个这样的小灯泡并联后再与一个4Ω的定值电阻R串联，接在内阻为1Ω、电动势为5V的电源两端，如图乙所示。则通过每盏小灯泡的电流强度为_____-高三物理
• 两个电的伏安特性图线如图所示，由图可知A．电a的内电阻较小，电动势较大B．电a的内电阻较大，电动势较大C．电b的内电阻较小，电动势较小D．电b的内电阻较大，电动势较大-高二物理
• 关于闭合电路，下列说法中正确的是：A．闭合电路中，外电阻越大，电源的路端电压就越大B．闭合电路中，电源的路端电压越大，电源的输出功率就越大C．闭合电路中，电流越大，电源-高二物理
• 如图所示的分压器电路，滑动变阻器总电阻为R，A、B间负载电阻为R0，下列说法正确的是（）A．当C置于R的中点时，R0越大，电压表示数越接近U2B．当C置于R的中点时，R0越小，电压表-物理
• 在闭合电路中，下列叙述正确的是()A．闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B．当外电路断开时，路端电压等于零C．当外电路短路时，电路中的电流趋近于D-高二物理
• 如图所示的电路中，电流表Al与A2为相同的毫安表(内阻不能忽略)，当电路两端接入某一恒定电压的电源时，Al的示数为5mA，A2的示数为3mA。现将A2改接在R2所在的支路上，如图中虚-高三物理
• 如图所示的电路中，A、B、C、D是四只相同的灯泡.当滑动变阻器的滑动片向下滑动时，下列说法正确的是()A.A灯变亮B.B灯变暗C.C灯变亮D.D灯变亮-高二物理
• 将电动势为3.0V的电源接入电路中，测得电两极间的电压为2.4V，当电路中有6C的电荷流过时，求（6分）（1）有多少其他形式的能转化为电能（2）内外电路有多少其他形式的能转化为电-高二物理
• 如下图所示，A、B两闭合圆形线圈用同样导线且均绕成10匝，半径RA＝2RB，内有以B线圈作为理想边界的匀强磁场，若磁场均匀减小，则A、B环中感应电动势EA∶EB与产生的感应电流IA∶-高三物理
• 在一个电阻两端加一个12V电压时，通过它的电流强度是0.6A，那么当通过它的电流是1.8A时，它两端的电压是V，这个电阻的阻值是Ω。-高二物理
• 某同学设计的散热排风控制电路如图所示，M为排风扇，R0是半导体热敏电阻，其阻值随温度升高而减小，R是可变电阻。下列说法中正确的是A．环境温度升高时，A点电势升高B．可变电-高三物理
• 如图甲所示，光滑且足够长的平行金属导轨MN、PQ固定在同一水平面上，两导轨间距为L=1m，定值电阻R1=4Ω，R2=2Ω，导轨上放一质量为m=1kg的金属杆，导轨和金属杆的电阻不计，整-物理
• 如图，电路中三个电阻Rl、R2和R3的阻值分别为R、2R和4R。当电键S1断开、S2闭合时，电源输出功率为P0；当S1闭合、S2断开时，电源输出功率也为P0。则电源电动势为＿＿＿＿；当S1、-物理
• 如图电路中，电源电动势E＝6.3V，内电阻r＝0.5，电阻＝2，＝3，变阻器电阻R＝5Ω，滑片P从变阻器b端滑到a端过程中(1)电流表A的示数变化范围是多少;(2)电压表V的示数变化范围是多-物理
• 自从2011年5月1日“酒驾新规”推行后，“醉驾入刑”深入人心。交通警察检测酒驾的最简单的方法就是用酒精测试仪。酒精测试仪的工作原理如图所示，其中P是半导体型酒精气体传感器-高二物理
• 如图所示的电路中，R1=1Ω，R2=6Ω，电源内阻r=1Ω，若开关闭合后，铭牌上标有“6V12W”的电动机刚好正常工作，则()A．流过电动机的电流为6AB．流过R2上的电流为1AC．电源电动势E=12
• 一个标有“6V、3W”的灯泡，不考虑其电阻随温度的变化.求：小题1:它的电阻为多大？正常工作时电流多大？小题2:现给定一电动势为9V，内阻为0.4Ω的电源与灯泡相连，要想使灯泡正常-高二物理
• 如图所示，电源电动势为E，内电阻为r。两电压表可看作是理想电表,当闭合开关，将滑动变阻器的滑片由左端向右端滑动时（设灯丝电阻不变），下列说法中正确的是A．小灯泡L2变暗，-高三物理
• 如图所示，电压表V1和电压表V2串联接入电路中，示数分别为6V和4V。当只有电压表V2接入电路中时，示数为9V。根据以上信息，可求得电电动势为.-高二物理
• 如图所示电路中，电池内阻符号为r，电键S原来是闭合的.当S断开时，电流表()A．r=0时示数不变，r≠0时示数变小B．r=0时示数变小，r≠0时示数不变C．r=0或r≠0时，示数都变大D．r=0时-高
• 如图所示的电路，电源电动势为E，内阻为r，Rt为光敏电阻（光照强度增加时，其电阻值减小）。现增加光照强度，则下列判断正确的是A．B灯变暗，A灯变亮B．R0两端电压变大C．电源路端-高三物理
• 在图中所示的电路中，当滑动变阻器的滑动触片向b端移动时，正确的说法是A．伏特表V和安培表A的读数都减小B．伏特表V和安培表A的读数都增大C．伏特表V的读数增大，安培表A的读数-高二物理
