> 按照题目的要求作图:⑴如图甲,渔民用杠杆和滑轮的组合机械起吊鱼网.请画出杠杆OBA所受动力的力臂l1和阻力F2的示意图。⑵完成图乙中的光路图。⑶画出图丙中物体所受摩擦力和重力-九年级物理
按照题目的要求作图:⑴如图甲,渔民用杠杆和滑轮的组合机械起吊鱼网.请画出杠杆OBA所受动力的力臂l1和阻力F2的示意图。⑵完成图乙中的光路图。⑶画出图丙中物体所受摩擦力和重力-九年级物理
题目简介
按照题目的要求作图:⑴如图甲,渔民用杠杆和滑轮的组合机械起吊鱼网.请画出杠杆OBA所受动力的力臂l1和阻力F2的示意图。⑵完成图乙中的光路图。⑶画出图丙中物体所受摩擦力和重力-九年级物理
题目详情

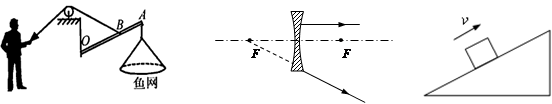

按照题目的要求作图:
⑴如图甲,渔民用杠杆和滑轮的组合机械起吊鱼网.请画出杠杆
OBA
所受动力的力臂
l
1
和阻力
F
2
的示意图。
⑵完成图乙中的光路图。
⑶画出图丙中物体所受摩擦力和重力的示意图。(说明:重力大于摩擦力)
题型:应用设计题
难度:中档
来源:不详
答案
略

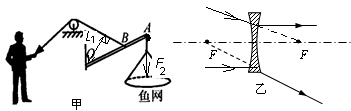

(1)由图示可知,支点为O.动力为作用在B点的拉力,根据力臂的画法,可以画出动力F1的力臂L1;阻力为渔网的重力,过A点沿重力的方向即可做出阻力力F2的示意图.答案见下图甲所示.
(2)平行于主光轴的光线经凹透镜折射后变得发散,其折射光线的反向延长线过焦点;指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴.(3) 根据题设要求画出重力和摩擦力的示意图,力的示意图就是粗略作出力的三要素的过程.根据重力的方向竖直向下,摩擦力的方向平行于斜面向下,且重力的大小大于摩擦力的大小,根据力的示意图的作图步骤:一画简图二定点,三画线,四画尖,五把力的符号标尖边.
